Компактный V-банк фильтр Достигается эффективность F7–F9 при меньшем перепаде давления за счет расположения гофрированных фильтрующих элементов в V-образной геометрии. Такая конфигурация увеличивает эффективную площадь поверхности, снижая скорость потока фильтрующего элемента и аэродинамическое сопротивление, при этом сохраняя высокую пылеудерживающую способность в условиях ограниченной площади вентиляционных установок.

В данной статье рассматриваются аэродинамические и конструктивные принципы V-образных фильтров, сравниваются их технические характеристики с традиционными карманными фильтрами и излагаются конкретные рекомендации по их интеграции в промышленное применение. Вентиляционные установки (Вентиляционные установки). Это подробное техническое руководство написано для система отопления, вентиляции и кондиционирования Проектировщики, менеджеры чистых помещений и специалисты по закупкам в сегменте B2B стремятся к достижению устойчивой экономии энергии в системах фильтрации воздуха для коммерческих и промышленных предприятий.

Технические принципы аэродинамики и геометрии V-образного крыла

В традиционных плоских воздушных фильтрах площадь фильтрующей поверхности строго ограничена физическими размерами воздуховода или монтажной рамы фильтра. Для достижения более высокой эффективности фильтрации твердых частиц (например, классов F7, F8 или F9) необходимо использовать более плотный фильтрующий материал. Эта повышенная плотность неизбежно ограничивает поток воздуха, создавая высокое начальное сопротивление (падение давления), что приводит к значительному увеличению потребления электроэнергии вентилятором приточной установки.

Геометрия V-образного фильтра — иногда называемая коллекторным, компактным или жестким многогранным фильтром — позволяет обойти это физическое ограничение благодаря усовершенствованной геометрии. За счет установки нескольких мини-складчатых фильтрующих элементов (обычно расположенных в конфигурациях 2V, 3V, 4V или 5V) под острыми углами внутри жесткой глубокой коробчатой ​​рамы, эффективная площадь фильтрации значительно увеличивается.

Для понимания математической и физической основы этого преимущества мы анализируем взаимосвязь между объемным расходом воздуха (Q), эффективной площадью фильтрующей поверхности (A) и скоростью потока через фильтрующий материал (Vm):

Vm = Q / A

Когда эффективная площадь фильтрации (A) умножается на коэффициент от трех до пяти при тех же размерах монтажной поверхности, скорость прохождения воздуха через фильтрующий материал (Vm) пропорционально уменьшается. Согласно закону Дарси для потока жидкости через пористые материалы, перепад давления (ΔP) на чистом фильтре прямо пропорционален скорости потока через фильтрующий материал.

За счет резкого снижения Vm, V-образный фильтр поддерживает удивительно низкое начальное падение давления, часто ниже 90 Па даже при высоких номинальных расходах воздуха 3400 м³/ч (2000 CFM). Это снижение сопротивления напрямую приводит к снижению потребляемой мощности двигателя вентилятора, а большая площадь поверхности распределяет улавливаемую пыль более тонким слоем, предотвращая быстрое образование осадка и удваивая срок службы фильтра.

Сравнение характеристик: V-Bank Filter против Pocket Filter

 Руководство по интеграции и подбору вентиляционных установок

При интеграции V-образных фильтров в систему обработки воздуха (AHU) конструкторы должны оценить ряд важных физических и аэродинамических ограничений:

Скорость и производительность воздушного потока: Стандартный компактный V-образный фильтр размером 610 × 610 × 292 мм (24 × 24 × 12 дюймов) оптимизирован для объемов воздуха от 2500 м³/ч до 4000 м³/ч. Работа при объемах выше этого диапазона вызывает турбулентность внутри V-образных каналов, что приводит к резкому нелинейному увеличению перепада давления.

Внешнее статическое давление (ВСД): Конструкторы должны обеспечить, чтобы вентилятор подачи воздуха мог преодолеть суммарное начальное сопротивление всех ступеней фильтра (первичного, среднего, концевого), сохраняя при этом расчетный расход воздуха. Выбор V-образных фильтров с низким сопротивлением позволяет сохранить статическое давление и использовать меньшие по размеру и менее шумные двигатели вентилятора.

Габариты и глубина: Современные компактные вентиляционные установки (ВУ) предъявляют высокие требования к длине корпуса. Для карманных фильтров требуется глубина до 600–900 мм, чтобы мешки могли полностью надуться. В отличие от них, V-образные фильтры имеют фиксированную, жесткую глубину всего 292 мм, что сокращает общую длину корпуса ВУ и снижает конструктивные затраты для чистых помещений.

Совместимость с рамами: V-образные фильтры KLC оснащены фланцем коллектора диаметром 25 мм или 20 мм, что обеспечивает их полную обратную совместимость со стандартными универсальными крепежными рамами и фильтрующими направляющими с фронтальной или боковой загрузкой в ​​существующих конструкциях вентиляционных установок.

 Рекомендации по циклу замены и перепаду давления

Мы настоятельно рекомендуем установить высокоточный дифференциальный манометр, например, Magnehelic, на каждом этапе фильтрации в приточно-вытяжной установке. - Запись базового уровня: Зафиксируйте начальное падение давления, когда фильтр совершенно новый, а вентилятор работает при расчетном объемном расходе воздуха. Для V-образного фильтра KLC F8 это обычно составляет 90–100 Па. - Отслеживаемое развитие: По мере накопления частиц сопротивление будет медленно расти. - Экономический предел: Экономический предел замены достигается примерно при 2,5-кратном увеличении начального сопротивления, обычно около 250–300 Па. - Стоимость электроэнергии: При давлении выше 300 Па кривая мощности вентилятора резко возрастает. Стоимость дополнительной электроэнергии, необходимой для прокачки воздуха через засоренный фильтр, быстро превышает амортизированную стоимость покупки и установки нового фильтрующего элемента.

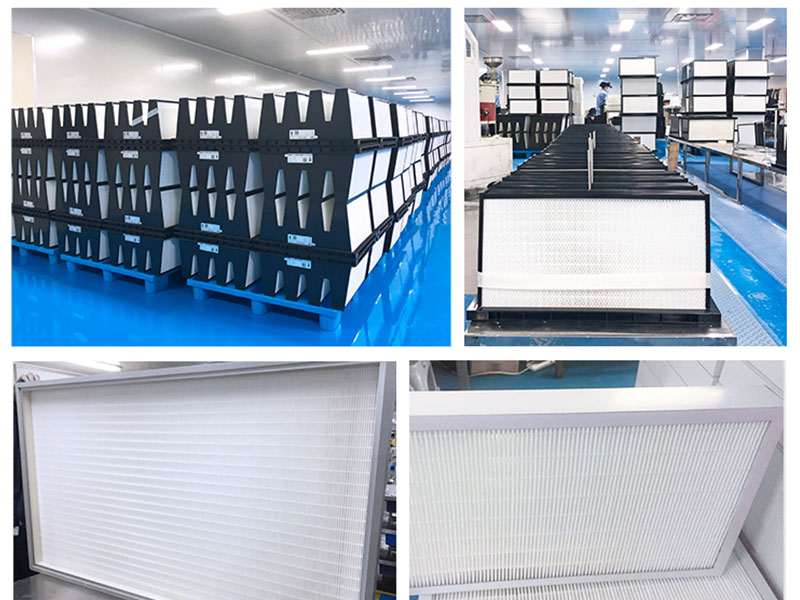

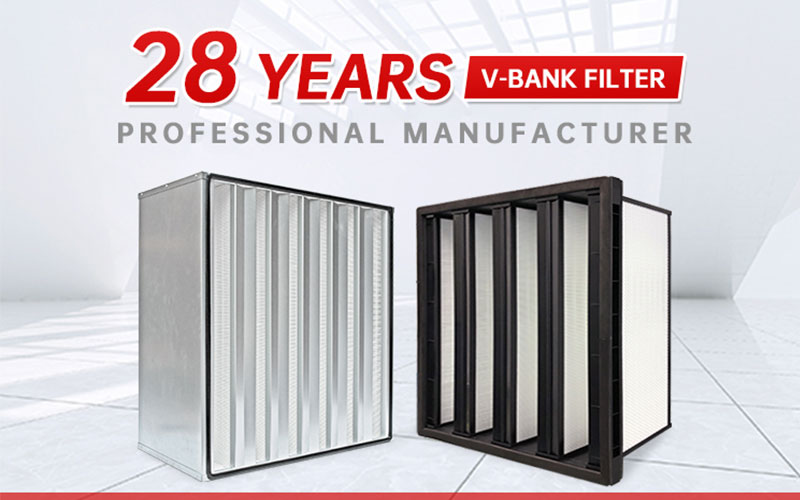

Технические характеристики фильтра KLC V-Bank

•Классы энергоэффективности: Стандартные классы доступны в вариантах F7 (ePM2.5 70%), F8 (ePM1 70%) и F9 (ePM1 85%), соответствующих стандартам EN1822 и ISO 16890.

•Состав наполнителя: Высокопружинный, изготовленный методом мокрого формования микростекловолоконный наполнитель. Тонкий, как бумага, наполнитель гофрируется с помощью компьютеризированных сепараторов горячего расплава для обеспечения точного расстояния между складками и устранения структурных мертвых зон.

•Варианты исполнения рамы: Заказчики могут выбрать прочный оцинкованный чугун (GI), анодированный алюминиевый сплав или ударопрочный АБС-пластик. Модель из АБС-пластика полностью пригодна для сжигания, что упрощает утилизацию опасных отходов.

•Герметизация и целостность прокладок: Сплошной полиуретановый герметик надежно скрепляет фильтрующие элементы с рамой, обеспечивая отсутствие протечек. Для обеспечения герметичности крепления к фланцу коллектора используются прокладки из закрытоячеистого неопрена или сплошного полиуретана.

Часто задаваемые вопросы

Может ли компактный V-образный фильтр напрямую заменить стандартный карманный фильтр в моей нынешней вентиляционной установке?

Да, фильтры KLC V-bank разработаны со стандартными фланцами коллектора 20 мм или 25 мм, которые идеально подходят к тем же универсальным крепежным рамам, что и карманные фильтры. Модернизация вашей системы с помощью фильтров V-bank не требует каких-либо структурных изменений в приточно-вытяжной установке, что сразу же экономит место и снижает начальное сопротивление воздушному потоку.

Что вызывает преждевременное и резкое увеличение падения давления в V-образном фильтре?

Резкий скачок падения давления обычно указывает на неисправность предварительной фильтрации. Если основной предварительный фильтр класса G4 порван, обойден или насыщен, крупные частицы атмосферной пыли оседают непосредственно на мелкодисперсном микростеклянном материале V-образного блока, преждевременно запечатывая его микропоры. Регулярное техническое обслуживание предварительных фильтров необходимо для обеспечения 24-месячного срока службы V-образного блока.

Почему в V-образных фильтрах стекловолокно, изготовленное методом мокрого формования, предпочтительнее синтетических полимерных материалов?

Микроволокно из стекловолокна, полученное методом мокрого формования, сохраняет высокую стабильность эффективности механической фильтрации на протяжении всего срока службы. В отличие от него, многие синтетические полимерные фильтрующие материалы используют электростатический заряд (электрет) для достижения показателей F7–F9. После рассеивания этого заряда из-за влажности и попадания мелкодисперсной пыли эффективность фильтрации синтетических материалов может значительно снизиться, в то время как эффективность фильтрации стекловолокна остается стабильной.

Каким образом установка измерительного прибора Magnehelic помогает оптимизировать эксплуатационные расходы чистых помещений?

Манометр Magnehelic измеряет перепад давления в реальном времени на фильтрующем блоке. Вместо того чтобы гадать о графике замены, операторы могут заменять фильтры точно в оптимальном с термодинамической точки (обычно 250–300 Па для фильтров класса F8). Это предотвращает чрезмерное потребление энергии вентилятором и исключает преждевременную замену идеально чистых фильтров.

В чём структурное различие между конфигурациями 3 В, 4 В и 5 В?

Эти числа представляют собой количество V-образных (двугранных) элементов, размещенных в стандартной раме шириной 610 мм. Конфигурация 4V является промышленным стандартом, обеспечивая баланс между большой площадью фильтрующей поверхности и просторными воздушными каналами. Конфигурация 5V предлагает еще большую площадь фильтрующего материала, но может незначительно ограничивать поток воздуха при чрезвычайно высоких скоростях потока, в то время как конфигурация 3V оптимизирована для применений с высокой пылезащитной нагрузкой.

Достаточно ли жесткие рамы из АБС-пластика для работы с высокоскоростными системами отопления, вентиляции и кондиционирования воздуха?

Безусловно. Компания KLC использует специальный ударопрочный первичный АБС-пластик с армированием стекловолокном. Этот материал рассчитан на непрерывную работу при скорости воздушного потока до 3,0 м/с и перепаде давления более 1000 Па. Кроме того, АБС-пластик полностью устойчив к ржавчине и коррозии, что делает его идеальным для использования во влажных чистых помещениях.

Можно ли промывать, продувать сжатым воздухом или использовать повторно промышленные V-образные фильтры?

Нет, высокоэффективные V-образные фильтры F7–F9 нельзя мыть или чистить. Матрица из микроволокон стекловолокна основана на тонких механических механизмах улавливания, которые безвозвратно разрушаются под воздействием воды, моющих средств или сжатого воздуха под высоким давлением. Попытка очистки этих фильтров приведет к разрыву волокон, что вызовет катастрофический пылепрорыв.

Каким образом фильтры KLC V-bank способствуют получению сертификатов экологичности зданий, таких как LEED?

Фильтры KLC V-bank напрямую снижают энергопотребление систем отопления, вентиляции и кондиционирования воздуха (ОВК) за счет поддержания низкого среднего перепада давления на протяжении всего срока службы. Поскольку на системы ОВК приходится до 40% энергопотребления объекта, переход на энергосберегающие фильтры V-bank помогает получить баллы в категории «Энергия и атмосфера» (EA) системы LEED и других систем оценки экологичности зданий.

Заключение

Оптимизация работы систем отопления, вентиляции и кондиционирования воздуха в чистых помещениях и коммерческих объектах требует баланса между эффективностью фильтрации и эксплуатационными затратами на электроэнергию. Переход от традиционных карманных фильтров с высоким сопротивлением к усовершенствованным компактным V-образным системам позволяет предприятиям добиться двузначного снижения энергопотребления вентиляторов при одновременном удвоении пылеудерживающей способности. Это аэродинамическое усовершенствование снижает общую стоимость владения и сокращает циклы замены. Для получения индивидуальных решений в области систем отопления, вентиляции и кондиционирования воздуха в чистых помещениях и технической поддержки ознакомьтесь с полным ассортиментом фильтров на сайте.KLC International.
