Ключевые слова: Фильтрация воздуха в чистых помещениях, трехступенчатая фильтрация воздуха в чистых помещениях, первичный фильтр средней степени очистки воздуха в чистых помещениях.

A система отопления, вентиляции и кондиционирования для чистых помещений Для предотвращения преждевременного засорения дорогостоящих терминальных фильтров необходимо использовать трехступенчатую систему фильтрации, включающую первичный, средний и конечный фильтры. HEPA/ULPA фильтры, защита критически важных теплообменных змеевиков и обеспечение стабильного, энергоэффективного контроля загрязнения воздуха, соответствующего стандартам ISO 14644.

В этой статье рассматриваются физические принципы работы и финансовые преимущества прогрессивной многоступенчатой ​​фильтрации в системах вентиляции чистых помещений. Приводится подробное сравнение стоимости двухступенчатой ​​и трехступенчатой ​​фильтрации, а также описываются конфигурации, специфичные для конкретного сектора. Статья предназначена для инженеров-механиков, руководителей объектов чистых помещений и директоров по производственным операциям в сфере B2B.

Инженерная логика трехступенчатой ​​фильтрации воздуха

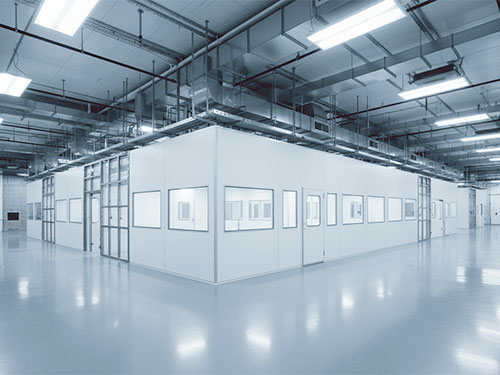

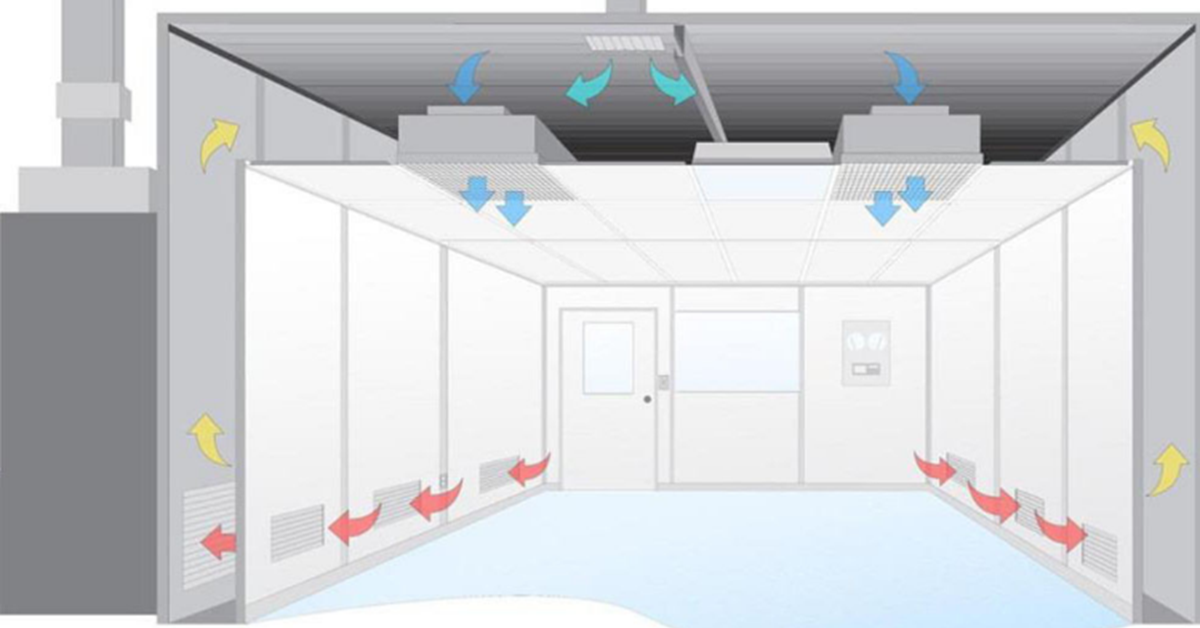

Очистка воздуха в чистых помещениях — это не однократная процедура, а высокотехнологичный, поэтапный процесс снижения концентрации загрязняющих веществ. Попытка отфильтровать исходный окружающий воздух до уровня, характерного для чистых помещений, с помощью одного HEPA-фильтра математически и структурно невозможна без немедленного отказа системы. Вместо этого в системах ОВК для чистых помещений используется каскадный подход, где каждая ступень фильтрации предназначена для улавливания определенного диапазона размеров частиц.

[Наружный воздух (OA)] + [Рециркулируемый воздух (RA)]
│
▼
┌───────────┐ ┌──────────┐ ┌───────────┐ ┌────────────────┐
│ Первичный │ │ Обогрев │ │ Средний │ │ Конечный HEPA-фильтр │
│ Фильтр ├─────►│ /Охлаждение ├─────►│ Фильтр ├─────►│ Фильтрующие блоки │
│ (G3-G4) │ │ Катушки │ │ (F7-F9) │ │ (H13-H14) │
└───────────┘ └──────────┘ └───────────┘ └───────┬───────┘
│
▼
[Зона чистых помещений]

Этап 1: Первичная предварительная фильтрация (классы G3-G4)

Первичные фильтры, расположенные на входе свежего воздуха или в смесительной камере воздухообрабатывающего агрегата (ВО), являются первой линией защиты. Используя крупнозернистые синтетические или металлические сетчатые фильтрующие элементы, эти фильтры задерживают крупные частицы (≥10 мкм), включая листья, пыльцу, насекомых, волосы и крупный атмосферный песок. * Основное техническое назначение: Предотвращение скопления пыли на нагревательных и охлаждающих змеевиках, расположенных ниже по потоку, и защита двигателя вентилятора от физического загрязнения.

Этап 2: Фильтрация средней эффективности (классы F7–F9)

Расположенные после вентилятора и терморезисторов, фильтры среднего размера улавливают частицы субмикронного и среднего размера (от 1,0 мкм до 5,0 мкм). Обычно это жесткие карманные или компактные V-образные фильтры. * Основное техническое назначение: улавливание подавляющего большинства мелкодисперсной атмосферной пыли, которая легко проникает через предварительные фильтры G4. Задерживая эти мелкие частицы, фильтр среднего размера предотвращает их попадание в тонкую, высокоплотную стекловолоконную матрицу оконечных HEPA-фильтров.

Этап 3: Завершающая высокоэффективная фильтрация (H13–H14 HEPA/ULPA)

Устанавливаются в самом конце воздуховода, непосредственно в корпусах потолочных терминалов чистых помещений или в фильтрующих блоках вентиляторов (ФФУ). В этих фильтрах используется сверхплотный микроволоконный материал из стекловолокна, улавливающий не менее 99,97% (H13) или 99,995% (H14) частиц размером до 0,3 мкм. * Основное инженерное назначение: служить последним физическим барьером против бактерий, вирусов и сверхмелкой пыли, обеспечивая максимальный уровень чистоты помещения от частиц.

Финансовый анализ: цена пропуска среднесрочного этапа

Спецификации сценария

•Зона чистых помещений: Площадь 200 м², обслуживается приточно-вытяжной установкой, обеспечивающей подачу воздуха производительностью 15 000 м³/ч.

•Массив HEPA-фильтров для терминалов: 15 оконечных HEPA-фильтров (класса H14, 1220 × 610 × 150 мм).

–Стоимость приобретения HEPA-фильтра: 280 долларов США за единицу.

–Стоимость замены HEPA-фильтра (затраты на рабочую силу, сертификацию PAO, время простоя): 220 долларов США за единицу.

–Общая стоимость одной замены HEPA-фильтра: 500 долларов США.

•Средний массив фильтров (если установлен): 6 V-образных фильтров (класса F8, 610 × 610 × 292 мм).

–Средняя стоимость приобретения фильтра: 85 долларов США за единицу.

–Общая стоимость замены одного среднего фильтра: 120 долларов США.

•Основной массив фильтров: 6 плиссированных панелей (класс G4). Общая стоимость замены: 25 долларов США за единицу.

Случай А: Трехступенчатая система фильтрации (G4 → F8 → H14)

•Срок службы HEPA-фильтра: 5 лет — Фильтр F8 улавливает 90% мелкой пыли.

–Стоимость замены HEPA-фильтра за 5 лет: 15 единиц × 500 долларов × 1 замена = 7500 долларов

•Средний срок службы фильтра: 1 год.

–Средняя стоимость фильтра за 5 лет: 6 единиц × 120 долларов × 4 замены = 2880 долларов

•Срок службы основного фильтра: 3 месяца.

–Стоимость первичного фильтра за 5 лет: 6 единиц × 25 долларов × 20 замен = 3000 долларов

•Общие затраты на техническое обслуживание за 5 лет: 13 380 долларов США

Вариант Б: Двухступенчатая система (G4 → H14, с пропуском средней ступени)

Без среднего фильтра F8 мелкая пыль попадает непосредственно на HEPA-фильтр H14, вызывая его быстрое засорение. * Срок службы HEPA-фильтра: сокращается до 10 месяцев. * Стоимость замены HEPA-фильтра за 5 лет: 15 единиц × 500 долларов × 6 замен = 45 000 долларов. * Стоимость основного фильтра за 5 лет: 3000 долларов. * Общая стоимость обслуживания за 5 лет: 48 000 долларов США.

Отказ от среднего фильтра приводит к чистым убыткам в размере 34 620 долларов США за пять лет для небольшого чистого помещения площадью 200 м².

Комбинации фильтров, разработанные с учетом специфики отрасли.

Сводная сравнительная таблица: Этапы фильтрации и стоимость

 Часто задаваемые вопросы

Почему нельзя размещать терминальные HEPA-фильтры непосредственно внутри корпуса вентиляционной установки?

Установка HEPA-фильтров внутри центрального шкафа приточно-вытяжной установки подвергает длинные воздуховоды потенциальному загрязнению. Любая незначительная утечка, повреждение соединений или ухудшение герметичности в воздуховоде с избыточным давлением приведут к попаданию нефильтрованного окружающего воздуха в поток, что приведет к проникновению загрязняющих веществ непосредственно в чистое помещение. Установка HEPA-фильтров на конечном участке гарантирует, что любые утечки в воздуховодах будут устранены до того, как воздух попадет в чистую зону.

Какие физические признаки указывают на необходимость немедленной замены основного фильтра G4?

Фильтр G4 следует заменять, когда перепад давления достигает установленного предельного значения (обычно 150 Па) или когда визуальный осмотр выявляет сильное загрязнение поверхности, деформацию волокон или образование плесени. В условиях влажного климата органическая пыль, улавливаемая предварительным фильтром, может содержать споры плесени, которые, если их не контролировать, могут выделять запахи и летучие органические соединения в поток воздуха системы отопления, вентиляции и кондиционирования.

Как рециркуляция отработанного воздуха влияет на частоту замены фильтров в чистых помещениях?

В чистых помещениях, где значительная часть воздуха рециркулируется, общая нагрузка на первичные и средние фильтры по содержанию твердых частиц значительно снижается по сравнению с системами, использующими только свежий воздух. Поскольку рециркулируемый воздух уже отфильтрован, накопление пыли на первичных и средних фильтрах происходит медленнее, что может продлить срок их службы на 50–100%.

Возможно ли использовать HEPA-фильтр H13 в качестве фильтра средней ступени для защиты терминального HEPA-фильтра H14?

Хотя физически это возможно, такая конструкция является избыточно сложной и финансово неэффективной. Фильтр H13 имеет высокое сопротивление воздушному потоку (приблизительно 180–220 Па), что потребовало бы значительных затрат энергии на вентилятор. Высокоэффективный V-образный фильтр F9 обеспечивает превосходную защиту для конечных HEPA-фильтров H14 при значительно меньшем перепаде давления (95 Па) и меньшей стоимости.

Какова цель тестирования DOP/PAO для оконечных HEPA-фильтров, и когда его следует проводить?

Тестирование DOP или PAO — это проверка целостности на месте, используемая для обнаружения микроскопических протечек в фильтрующем материале HEPA, герметике рамы или монтажных прокладках. Его следует проводить сразу после установки, после любой замены фильтра и не реже одного-двух раз в год во время плановой валидации чистых помещений.

Приведёт ли добавление третьей ступени фильтрации к увеличению общего энергопотребления системы?

Как ни парадоксально, хорошо спроектированная трехступенчатая система часто потребляет меньше энергии в течение всего срока службы. Хотя добавление фильтра средней жесткости F8 приводит к небольшому начальному падению давления (примерно 90 Па), это предотвращает быстрое увеличение сопротивления конечного HEPA-фильтра. Работа с засоренным HEPA-фильтром при высоком статическом давлении потребляет гораздо больше энергии вентилятора, чем работа с тремя чистыми фильтрами, расположенными последовательно.

Как колебания температуры и влажности внутри вентиляционной установки влияют на фильтры?

Высокая влажность (выше 85% относительной влажности) может привести к потере электростатического заряда синтетическими фильтрующими материалами, что вызывает резкое снижение эффективности. Влага также может вызывать расширение захваченной органической пыли, увеличивая сопротивление воздушному потоку и способствуя росту микроорганизмов. Использование высококачественных стекловолоконных материалов с водостойкими связующими предотвращает это снижение производительности.

Можно ли использовать гибкие карманные/мешочные фильтры в корпусах концевых фильтрационных систем?

Нет, карманные фильтры предназначены для фильтрации средней эффективности на этапе предварительной очистки и не обладают высокой степенью удержания частиц, необходимой для окончательной очистки. Кроме того, их гибкая конструкция приводит к перемещению кармана под воздействием изменяющихся воздушных потоков, что может высвобождать уловленную пыль. Для окончательной очистки требуются жесткие HEPA-фильтры, обеспечивающие стабильное и высокоэффективное улавливание частиц.

Заключение

Правильно спроектированная трехступенчатая каскадная система фильтрации — это не затраты, а инвестиция, которая многократно окупается за счет увеличения срока службы конечных HEPA-фильтров с 10 месяцев до 5 лет. Для консультаций по проектированию систем ОВК для чистых помещений, выбора спецификаций фильтров и комплексного снабжения фильтрующими изделиями классов G4, F7–F9 и H13/H14 посетите сайт.KLC International.
