Выбор между воздушный душ и а ящик для пропуска Зависит от источника загрязнения: воздушные душевые кабины дезинфицируют персонал, входящий в чистые помещения, а передаточные боксы используются для перегрузки материалов. Для соответствия Приложению 1 GMP ЕС и стандартам ISO, предприятия высокого уровня должны внедрять обе системы одновременно.
В данной статье рассматриваются операционные различия, нормативные требования в соответствии с Приложением 1 к Регламенту ЕС о надлежащей производственной практике (GMP), 10 реальных сценариев B2B, текстовая блок-схема принятия решений и подробный анализ общей стоимости владения (TCO). Архитекторы, занимающиеся проектированием чистых помещений. системы отопления, вентиляции и кондиционирования воздуха (HVAC) Консультантам, директорам по обеспечению качества (QA) и руководителям отделов закупок следует ознакомиться с этим руководством.
В любой чистой комнате основными источниками попадания частиц являются два фактора: операторы и физические материалы (сырье, инструменты и упаковка). Понимание того, как изолировать эти источники, является основой эффективного проектирования системы контроля загрязнения.
•Человеческий вектор (воздушный поток):Человек — динамичный и высокоактивный генератор частиц. Каждую минуту оператор чистой комнаты теряет десятки тысяч клеток кожи, фрагментов волос и частиц косметики. Даже в полностью одетых в специальные костюмы для чистых помещений, трение приводит к отслаиванию синтетических волокон от одежды. Устройство Air Shower специально разработано для уменьшения этого фактора. Подвергая операторов воздействию высокоскоростных потоков воздуха, очищенных HEPA-фильтром (25 м/с), оно удаляет отслоившиеся волокна и пыль с поверхности костюма до того, как они войдут в чистую зону.

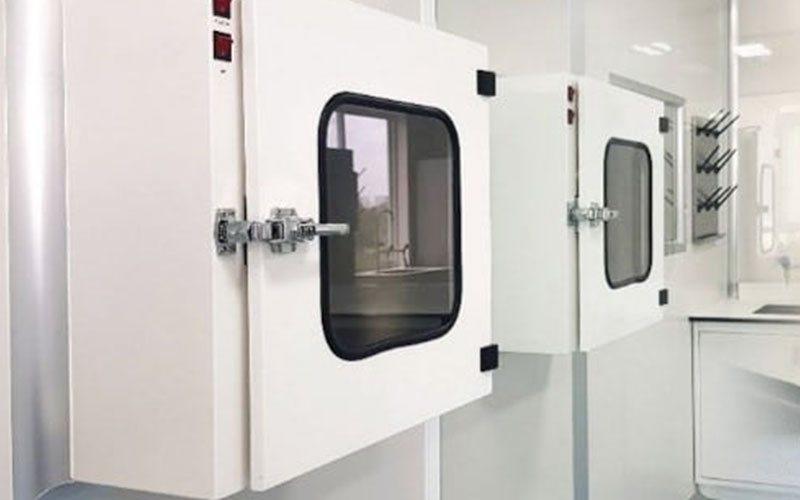

•Материальный вектор (пропускной пункт):Материалы не сбрасывают кожу или волосы, но их упаковка, поддоны и поверхности накапливают высокую концентрацию пыли во время складирования и транспортировки. Кроме того, перенос материалов через двери для персонала представляет собой серьезный оперативный риск. Это приводит к тому, что двери для персонала остаются открытыми в течение длительного времени, нарушая каскады давления и позволяя неочищенному воздуху обходить шлюз. Перегрузочный бокс решает эту проблему, предоставляя небольшую, взаимосвязанную перегрузочную камеру. Он позволяет перемещать материалы между помещениями разных классов чистоты, не открывая основные двери для персонала, сохраняя перепады давления и изолируя пыль, переносимую материалами.
Эти две системы являются узкоспециализированными и решают совершенно разные инженерные задачи; они дополняют друг друга, никогда не взаимозаменяемы.
Для производителей фармацевтической продукции, стерильных медицинских изделий и передовых биотехнологических компаний соблюдение Приложения 1 к Правилам надлежащей производственной практики ЕС (Производство стерильных лекарственных средств) имеет обязательную юридическую силу. Пересмотренное Приложение 1 вводит строгие требования к шлюзам для персонала и материалов:
Разделы 4.10 и 4.11 (Шлюзы):В документе предписывается, что доступ персонала и материалов в чистые зоны должен осуществляться через отдельные шлюзы. В нем прямо указано, что шлюзы должны иметь блокируемые двери, чтобы предотвратить одновременное открытие обеих дверей и сохранить каскад давления.
Раздел 4.12 (Передача материалов):В документе указано, что проходные отверстия для материалов и перегрузочные люки должны быть спроектированы и использованы таким образом, чтобы предотвратить загрязнение чистых помещений более высокого класса. Для переброски материалов в чистые помещения класса А или класса В Приложение 1 настоятельно рекомендуется использовать динамические перегрузочные боксы, оснащенные активной HEPA-фильтрацией, однонаправленным потоком воздуха и автоматизированными циклами дезинфекции.
Защитная одежда для персонала (Раздел 7):Предполагается, что физическая очистка и удаление частиц (например, с помощью воздушных душевых) являются важнейшими вспомогательными компонентами процесса проверки качества защитной одежды.
При выборе конфигурации помещений для бизнеса проектировщики должны учитывать соответствие нормативным требованиям, риск загрязнения и бюджет.
Инженерный параметр | Вариант 1: Только ящик для передачи документов. | Вариант 2: Только воздушный душ | Вариант 3: И воздушный душ, и передаточный бокс |
Основная цель | Только материалы/инструменты | Только для персонала | И персонал, и материальные ресурсы |
Типичные капитальные затраты | Низкий ценовой сегмент (1500–4000 долларов) | Средний уровень (4500–10000 долларов) | Высокий уровень (от 6000 до 15000 долларов и более в совокупности) |
Ежегодные затраты на техническое обслуживание | Очень низкий (<200 долларов) | Умеренный (300–800 долларов) | Умеренно-высокий (500–1000 долларов) |
Стабильность давления в чистых помещениях | Отлично (минимальная протечка двери) | Плохое качество (если материалы проходят через двери) | Идеальное (полная изоляция от давления) |
Риск заражения человека | Высокий уровень (платья не подметаются заранее) | Низкая скорость (халаты подметаются со скоростью 25 м/с) | Незначительный (максимальная безопасность) |
Риск загрязнения материала | Низкий уровень (изолированный перенос материала) | Высокий (материалы, проносимые через двери) | Незначительный (максимальная безопасность) |
Рекомендуемый класс чистоты помещений | Класс ISO 8 (только для помещений с турбулентностью) | Некритические технологические зоны | Класс ISO 5–7 / Класс GMP A–C |
Используйте представленную ниже матрицу принятия инженерных решений, чтобы определить точное оборудование, необходимое для вашего проекта.

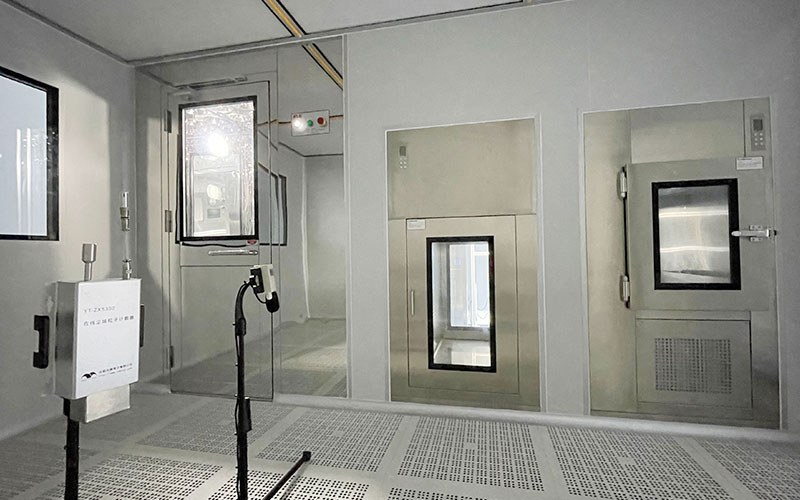

Асептическая линия розлива/упаковки фармацевтической продукции (GMP Grade A/B):И воздушный душ, и динамический передаточный бокс. Операторы должны проходить через воздушный душ из нержавеющей стали 304 с двойной блокировкой дверей. Материалы должны поступать через динамический бокс H14. Передаточный бокс с HEPA-фильтром оснащен встроенными портами для стерилизации VHP (парообразным перекисью водорода).
Отсек для полупроводниковой литографии (класс ISO 3/5):И воздушный душ, и динамический бокс для пропускания. Для нейтрализации статического электричества на защитных костюмах необходимы высокоскоростные воздушные души со встроенными ионизирующими стержнями. Кремниевые пластины должны проходить через экранированный от электростатического разряда динамический бокс с вентиляторами, работающими на сверхнизком уровне вибрации.
Линия по упаковке сухих пищевых продуктов (класс ISO 8):Воздушный душ и статический передаточный бокс. Воздушный душ удаляет мучную или сахарную пыль с рабочих мест. Рулоны картонной упаковки перемещаются через стандартный статический передаточный бокс со встроенными УФ-С лампами для уничтожения спор дрожжей и плесени.
Лаборатория биобезопасности животных (уровень биобезопасности BSL-3):И воздушный душ (для дезинфекции), и газонепроницаемый передаточный бокс. Воздушный душ служит барьером для экстренной дезинфекции. Материалы должны проходить через специальный герметичный передаточный бокс, оборудованный системой автоклавной стерилизации или распыления биоцидов.
Аптека, занимающаяся изготовлением лекарственных препаратов для больниц (USP 797/800):И воздушный душ, и динамический бокс с отрицательным давлением. Для предотвращения воздействия опасных онкологических препаратов операторы используют локальный воздушный душ, в то время как материалы проходят через динамический бокс, конструкция которого предусматривает изоляцию под отрицательным давлением.
Плоский дисплейный модуль (класс ISO 6):И воздушный душ, и динамический передаточный бокс. При интенсивном движении персонала требуются туннели с воздушным душем, рассчитанные на несколько человек. Стеклянные подложки перемещаются с помощью специализированных динамических передаточных боксов с роликовыми конвейерами.
Научно-исследовательская лаборатория материалов университета (класс ISO 7):Воздушный душ и стационарный бокс для передачи образцов. Экономичный стандартный воздушный душ из нержавеющей стали SUS 304 для исследователей, в сочетании со стандартным стационарным боксом для передачи химических реагентов и субстратов.
Литье под давлением медицинских изделий (класс ISO 8):Перегрузочный бокс и стандартный воздушный душ. Стандартный воздушный душ предназначен для перемещения персонала. Вставки для пресс-форм и сырые пластиковые смолы поступают через напольный перегрузочный бокс для размещения грузов, перемещаемых гидравлическими тележками.
Высокоточная обработка в аэрокосмической отрасли (класс ISO 7):Грузовой воздушный душ и стандартный воздушный душ. Для крупных и тяжелых алюминиевых конструкций требуется грузовой воздушный душ с двойными дверями и прочными напольными направляющими. Операторы используют отдельный, специально предназначенный для персонала воздушный душ.
Завод по производству косметических рецептур (класс ISO 8):Воздушный душ и статический бокс для передачи. Воздушный душ предотвращает попадание плесени и дрожжей в воздух с одежды персонала. Ингредиенты и банки поступают через статический бокс из нержавеющей стали, оснащенный УФ-С лампами высокой интенсивности.
Покупателям в сегменте B2B необходимо оценивать оборудование для чистых помещений не только с точки зрения первоначальной цены покупки. В таблице ниже проанализированы типичные затраты за 5-летний жизненный цикл оборудования. KLC-конструкционные воздушные душевые кабины и передаточные устройства.
•Капитальные затраты (CapEx):Высококачественный воздушный душ KLC стоит от 4500 до 8000 долларов, в то время как стационарный передаточный бокс — от 1200 до 2500 долларов. Динамический передаточный бокс с HEPA-фильтром в среднем стоит от 3000 до 5500 долларов.
•Потребление энергии:В душевых кабинах KLC используются высокоэффективные двигатели, работающие только в течение 15-секундного цикла обдува, что приводит к минимальным затратам на электроэнергию (примерно 50–100 долларов в год). В динамических передаточных боксах используются маломощные вентиляторы непрерывного действия с электронным управлением, затраты на электроэнергию составляют около 80–150 долларов в год.
•Замена фильтров:Для воздушных душевых кабин требуется очистка/замена предварительного фильтра каждые 2 месяца (20 долларов) и замена HEPA-фильтра каждые 3 года (300 долларов). Для динамических передаточных боксов замена HEPA-фильтра требуется каждые 2-3 года (200 долларов). В стационарных передаточных боксах воздушные фильтры отсутствуют, требуется только замена УФ-лампы каждые 12 месяцев (50 долларов).
•Подтверждение и повторная сертификация:Ежегодная проверка целостности полиальфаолефинов (PAO) и калибровка скорости воздушного потока обходятся примерно в 150 долларов за единицу.
Нет. Хотя в передаточной камере используются УФ-С лампы или динамическая HEPA-фильтрация, это небольшая закрытая камера, предназначенная исключительно для переноса неживых материалов. Одежда для чистых помещений должна дезинфицироваться, когда на ней находится человек, что требует использования высокообъемной, высокоскоростной и многонаправленной струи воздуха, как в воздушном душе. Попытка дезинфицировать одежду внутри передаточной камеры физически невозможна и нарушает как протоколы GMP, так и ISO.
Да. Приложение 1 к регламенту GMP ЕС строго предписывает, что любой шлюз или передаточный люк, обслуживающий чистое помещение, должен иметь систему блокировки, предотвращающую одновременное открытие обеих дверей. Это критически важное требование для поддержания каскада давления воздуха между различными классами чистых помещений и предотвращения прямого попадания неочищенного окружающего воздуха в чистую зону.
Стационарный передаточный бокс — это невентилируемая камера, используемая для перемещения материалов между двумя помещениями с аналогичным классом чистоты. Его работа полностью основана на физической изоляции и УФ-С лампах. Динамический передаточный бокс оснащен встроенным вентилятором и HEPA-фильтром, которые непрерывно циркулируют чистый ламинарный воздух внутри камеры. Он действует как активный шлюз, удаляя 99,99% взвешенных в воздухе частиц и поддерживая избыточное давление, необходимое для перемещения материалов в зоны класса А или класса В.
Хотя установка воздушного душа в чистом помещении класса ISO 8 не является строго обязательной согласно стандарту ISO 14644-1, она настоятельно рекомендуется для помещений с высокой проходимостью персонала. Душ служит психологическим барьером, укрепляющим соблюдение протоколов чистоты помещения, и физически удаляет самые тяжелые волокна одежды и ворс перед входом, что значительно снижает нагрузку на потолочные HEPA-фильтры и продлевает срок их службы.
Динамический воздухораспределительный бокс с HEPA-фильтром поддерживает перепады давления за счет сбалансированной конструкции воздушного потока и герметичных уплотнителей дверцы. В закрытом состоянии силиконовые уплотнители герметизируют камеру. Внутренний вентилятор забирает воздух через предварительный фильтр, проталкивает его через HEPA-фильтр H14 в камеру и выводит через регулируемые заслонки. Это создает внутренний барьер положительного давления, который соответствует или превышает давление в помещении более высокого класса, предотвращая перемещение воздуха между помещениями во время перекачки.
Отсутствие воздушного потока в чистых помещениях класса ISO 5 или 6 приводит к быстрому накоплению частиц на рабочих поверхностях и изделиях. Без физического продува воздухом операторы переносят волосы, клетки кожи и волокна одежды непосредственно в чистую зону. Это значительно увеличивает процент брака продукции, загрязняет чувствительные электронные пластины или стерильные фармацевтические препараты и заставляет основную систему отопления, вентиляции и кондиционирования работать с большей нагрузкой, что приводит к быстрому засорению и преждевременной замене дорогостоящих потолочных HEPA-фильтров.
Выбор зависит от размера перемещаемых предметов. Стандартная воздушная душевая кабина предназначена для индивидуального входа персонала. Грузовая душевая кабина имеет более широкий вход с двойными дверями (часто с автоматическими раздвижными дверями или ПВХ-занавесами) и ровный, усиленный пол без нижнего порога. Такая конструкция позволяет перемещать тяжелые гидравлические тележки, большие тележки для оборудования и громоздкие материалы непосредственно через камеру с высокоскоростным потоком воздуха.
Основные виды технического обслуживания включают: еженедельную протирку внутренней поверхности из нержавеющей стали 70% изопропиловым спиртом; ежемесячную проверку механизма блокировки дверей для обеспечения невозможности одновременного открытия обеих дверей; полугодовое измерение скорости ламинарного воздушного потока (которая должна составлять около 0,45 м/с); и ежегодное тестирование HEPA-фильтра на наличие аэрозоля полиальфаолефинов (PAO) для проверки отсутствия утечек фильтрующего материала или обхода прокладки.
KLC минимизирует общую стоимость владения за счет высокоэффективных инженерных решений. Наши воздушные душевые кабины оснащены интеллектуальными фотоэлектрическими датчиками, которые включают мощные вентиляторы только при обнаружении оператора, что позволяет экономить электроэнергию. В наших динамических передаточных боксах мы используем высоконадежные электродвигатели EC, которые потребляют до 50% меньше энергии, чем стандартные двигатели переменного тока. Кроме того, в наших двухступенчатых системах фильтрации используются недорогие моющиеся предварительные фильтры для максимального увеличения срока службы наших высококачественных HEPA-фильтров H14.
Да. Усовершенствованные ПЛК-контроллеры KLC оснащены клеммами Modbus или сухими контактами, которые позволяют нашим воздушным душевым установкам и передаточным блокам напрямую подключаться к центральной системе управления зданием (BMS) вашего предприятия. Это обеспечивает мониторинг в реальном времени падения давления в фильтрах, состояния открытия/закрытия дверей, сигналов тревоги блокировок и работы вентиляторов непосредственно из вашей центральной диспетчерской.
Надежная стратегия контроля загрязнения в чистых помещениях должна учитывать как частицы, переносимые персоналом, так и частицы, переносимые материалами. Внедрение высокоскоростных воздушных душевых установок KLC для операторов и динамических боксов с HEPA-фильтрами для перегрузки материалов позволит вашему предприятию гарантировать полное соответствие Приложению 1 GMP ЕС и стандартам ISO.
Обратитесь в KLC International уже сегодня, чтобы заказать индивидуальный комплект оборудования для контроля загрязнений.
