A Чистый шкаф с HEPA-фильтром Предотвращает загрязнение одежды в чистых помещениях в раздевалках за счет непрерывной продувки шкафа для хранения ламинарным потоком воздуха, очищенным HEPA-фильтром класса H14, и поддержания избыточного давления класса ISO 5 для изоляции одежды от осаждения частиц из окружающей среды.

В этой статье рассматриваются принципы работы чистых гардеробов с HEPA-фильтрами, критические риски, связанные с традиционным хранением одежды, технические характеристики и стратегическая интеграция в различных отраслях. Проектировщики чистых помещений, менеджеры по обеспечению качества (QA) и руководители производственных операций найдут это руководство крайне важным для оптимизации протоколов работы переодевалок и создания барьеров для предотвращения загрязнения.

 Раздел 1: Уязвимость гардеробной: почему традиционные методы хранения одежды неэффективны

В любом чистом помещении человеческий фактор является крупнейшим источником загрязнения частицами и микроорганизмами. Хотя операторы носят специальную одежду для чистых помещений — такую ​​как комбинезоны, капюшоны и сапоги — для предотвращения попадания частиц кожи и волос, процесс хранения и надевания этой одежды часто является слабым звеном. Раздевалки или зоны для переодевания обычно проектируются как переходные буферные зоны, что означает, что в них поддерживается более низкий уровень чистоты, чем в основных чистых помещениях (например, раздевалка класса ISO 7, обслуживающая производственный цех класса ISO 5).

Когда одежда для чистых помещений хранится в стандартных, невентилируемых шкафах, она подвергается воздействию окружающего воздуха раздевалки. Со временем взвешенные частицы, пыль и микроорганизмы, находящиеся в воздухе, оседают на внешней поверхности одежды. Когда оператор надевает предварительно загрязненный костюм, эти частицы попадают непосредственно в сверхчистую производственную среду, минуя протокол надевания защитной одежды. Статическое электричество, характерное для синтетических тканей, используемых в чистых помещениях, усугубляет эту проблему, активно притягивая микрочастицы. Поэтому поддержание чистоты одежды во время хранения имеет важное значение для предотвращения повторного загрязнения до начала работы.

 Раздел 2: Технические принципы работы системы очистки гардероба с HEPA-фильтром

Шкаф для одежды с HEPA-фильтрацией (также известный как шкаф для одежды в чистых помещениях) решает проблему повторного загрязнения за счет непрерывной активной фильтрации и избыточного давления. Система работает по принципу рециркуляции или однократной подачи ламинарного потока воздуха:

Приток и предварительная фильтрация воздуха: Мощный центробежный вентилятор забирает воздух из раздевалки в нижнюю или верхнюю часть гардероба. Воздух проходит через первичный панельный предварительный фильтр класса G4, который улавливает крупные частицы (≥5,0 мкм), защищая вторичный высокоэффективный фильтр и продлевая срок его службы.

Герметизация и H14 HEPA-фильтрацияВентилятор подает предварительно отфильтрованный воздух в камеру, создавая равномерное распределение давления. Затем воздух проходит через высокоэффективный фильтр твердых частиц (HEPA). В KLC используются высококачественные фильтры HEPA класса H14, обеспечивающие эффективность 99,995% для частиц размером 0,3 мкм.

Распределение воздушного потока по принципу ламинарного потока: Сверхчистый воздух подается сверху вниз (вертикальный ламинарный поток) или сзади вперед (горизонтальный ламинарный поток) по висящей одежде. Этот ламинарный воздушный поток движется с контролируемой скоростью от 0,3 до 0,45 м/с, непрерывно удаляя любые частицы, осыпающиеся во время обработки одежды.

Барьер избыточного давления: Поскольку воздух постоянно подается внутрь шкафа под давлением, внутреннее давление остается выше, чем внешнее давление в раздевалке. Когда оператор открывает дверцу шкафа, чтобы достать костюм, внутреннее избыточное давление выталкивает чистый воздух наружу, физически предотвращая попадание нефильтрованного окружающего воздуха внутрь.

 Раздел 3: Сравнение характеристик и материалов

Для оценки окупаемости инвестиций в шкафы для одежды в чистых помещениях руководители объектов должны сравнить свои инженерные показатели с показателями традиционных систем хранения.

 Раздел 4: Технические характеристики чистых шкафов KLC

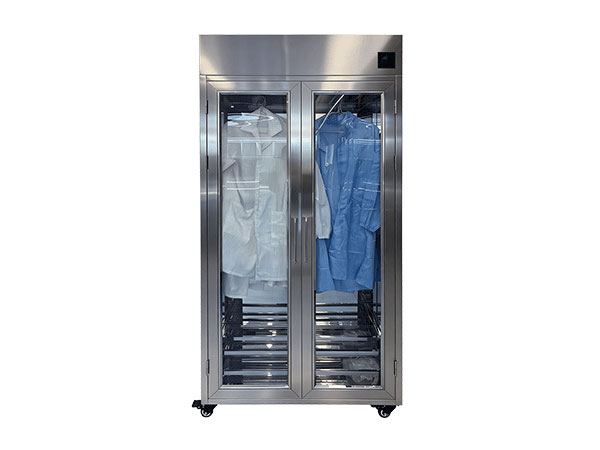

Шкафы KLC Clean Wardrobes созданы для того, чтобы выдерживать строгие промышленные санитарные нормы, обеспечивая при этом стабильные аэродинамические характеристики.

•Конструкционный материал:Изготовлено полностью из холоднокатаной стали с электростатическим порошковым покрытием или из высококачественной нержавеющей стали SUS 304 / SUS 316. Нержавеющая сталь настоятельно рекомендуется для применения в фармацевтической и биотехнологической отраслях благодаря своей превосходной устойчивости к регулярной дезинфекции диоксидом хлора или изопропиловым спиртом (IPA).

•Двойные уплотнители и двери:Двери доступны с прозрачным, прочным закаленным стеклом или с антистатическими ПВХ-занавесами. Двери из закаленного стекла оснащены магнитными уплотнителями, обеспечивающими герметичность в закрытом состоянии.

•Аэродинамические характеристики:Разработан для обеспечения более 100 воздухообменов в час (ACH) внутри шкафа, что позволяет добиться быстрой самоочистки менее чем за 60 секунд после открытия дверцы.

•Порт для впрыскивания аэрозоля:Оснащен встроенным портом для тестирования PAO/DOP, что облегчает проведение испытаний на воздействие аэрозолей и позволяет легко сертифицировать целостность HEPA-фильтра в соответствии со стандартом ISO 14644-3.

•Комплексная санитарная обработка:Оснащен встроенными бактерицидными УФ-С лампами с программируемыми блокировками безопасности, которые отключают УФ-излучение при открытии дверей, защищая операторов.

•Статическое управление:В качестве опции встроенные ионизирующие вентиляторы непрерывно нейтрализуют статический заряд на костюмах для чистых помещений, предотвращая электростатический разряд (ESD) и пассивное притяжение пыли.

 Раздел 5: Рекомендации по применению, разработанные в отрасли.

•Фармацевтика и биотехнология (GMP Grade A/B/C):Шкафы для хранения должны быть изготовлены из нержавеющей стали SUS 304 или SUS 316L, иметь динамический вертикальный ламинарный поток и систему УФ-С дезинфекции. Они должны регулярно проходить испытания на полиальфаолефины (PAO) для проверки целостности фильтра H14. Динамические шкафы для хранения от KLC поддерживают асептический барьер, предотвращая оседание бактериальных спор на халатах.

•Полупроводниковая и микроэлектронная техника (классы ISO от 3 до 5):Основное внимание уделяется контролю статического электричества и твердых частиц. Шкафы должны быть оборудованы постоянными ионизирующими стержнями, заземляющими клеммами и фильтрами сверхнизкой проникновения воздуха класса U15 (эффективность 99,9995% при 0,12 мкм) для удаления субмикронных частиц.

•Обработка пищевых продуктов и асептическая упаковка (классы ISO 7–8):В шкафах необходимо отдавать приоритет влагостойким предварительным фильтрам и HEPA-фильтрам с высоким уровнем влажности для работы в условиях влажной чистой комнаты и предотвращения образования плесени на рабочей одежде.

 Раздел 6: Часто задаваемые вопросы (8 вопросов)

В1: Почему стандартный гардероб не подходит для одежды, предназначенной для чистых помещений?

Стандартный шкаф представляет собой неподвижный, невентилируемый бокс. Внутри него задерживается воздух, насыщенный твердыми частицами, и биологические загрязнения. Каждый раз, когда открывается дверца, окружающий воздух из раздевалки, содержащий большое количество пыли, чешуек кожи и волокон одежды, попадает в шкаф и оседает на хранящихся костюмах. Одежда для чистых помещений очень чувствительна к статическому электричеству и действует как «магнит для частиц». Без активной HEPA-фильтрации, избыточного давления и ламинарного воздушного потока одежда теряет чистоту во время развешивания, что приводит к высокому уровню загрязнения при перемещении в производственную зону.

Вопрос 2: Как часто следует заменять HEPA-фильтр в чистом шкафу?

Срок службы основного HEPA-фильтра H14 в чистом шкафу обычно составляет от 24 до 36 месяцев в зависимости от условий окружающей среды. Этот срок службы в значительной степени зависит от регулярного обслуживания предварительного фильтра G4, который следует заменять каждые 2-3 месяца. Для определения точного времени замены специалисты должны контролировать перепад давления на HEPA-фильтре с помощью встроенного манометра Magnehelic. Когда статическое давление достигает удвоенного начального сопротивления (обычно около 250-300 Па), HEPA-фильтр необходимо заменить.

В3: Требуется ли для работы чистого шкафа отдельное вентиляционное соединение?

Нет, стандартные чистые шкафы KLC спроектированы как автономные системы рециркуляции. Они забирают воздух из раздевалки, пропускают его через фильтры G4 и H14 и выпускают очищенный воздух обратно в помещение через нижние вентиляционные отверстия. Это исключает необходимость в дорогостоящих соединениях воздуховодов системы отопления, вентиляции и кондиционирования. Однако для специализированных применений, связанных с высокоэффективными активными фармацевтическими ингредиентами (АФИ) или опасными химическими веществами, чистые шкафы могут быть сконструированы с верхними вытяжными патрубками для отвода воздуха в систему рециркуляции воздуха предприятия.

В4: Какой материал рекомендуется использовать для шкафов для хранения одежды в чистых помещениях?

Для фармацевтической, биотехнологической промышленности и производства медицинских изделий настоятельно рекомендуется использовать нержавеющую сталь SUS 304 или SUS 316. Эти материалы не ржавеют, не выделяют частиц и обладают исключительной устойчивостью к коррозионным стерилизующим агентам, таким как парообразная перекись водорода (VHP) и гипохлорит натрия. Для микроэлектроники, полупроводниковой промышленности и общего производства экономически выгодной альтернативой является холоднокатаная сталь с электростатическим покрытием, при условии, что покрытие не скалывается и обладает антистатическими свойствами.

Вопрос 5: Как избыточное давление в чистом шкафу предотвращает загрязнение?

Положительное давление обеспечивает более высокое давление воздуха внутри шкафа по сравнению с давлением воздуха в раздевалке. Воздух естественным образом перемещается из областей высокого давления в области низкого давления. Когда оператор открывает дверцы шкафа, чистый воздух под давлением внутри него устремляется наружу, действуя как аэродинамический экран. Этот непрерывный поток чистого воздуха предотвращает попадание в шкаф более загрязненного, неклассифицированного окружающего воздуха из раздевалки и загрязнение хранящейся одежды.

В6: Может ли УФ-стерилизация заменить HEPA-фильтрацию в шкафах для одежды?

Абсолютно нет. УФ-С стерилизация и HEPA-фильтрация выполняют совершенно разные функции. HEPA-фильтрация — это технология физического разделения, которая удаляет неживую пыль, частицы кожи, частицы углерода и волокна, составляющие более 99% частиц в чистых помещениях. УФ-С излучение дезинфицирует только биологические загрязнители (бактерии, вирусы, плесень), разрушая их ДНК/РНК. Оно не может удалить физическую пыль. Надежный шкаф для хранения чистых вещей должен сочетать в себе оба метода: HEPA-фильтрацию для удаления физических частиц и УФ-С лампы в качестве вспомогательного средства для борьбы с микробами.

В7: Какова стандартная скорость воздушного потока внутри шкафа, очищаемого HEPA-фильтром?

Стандартная скорость воздушного потока внутри чистого шкафа составляет от 0,3 до 0,45 м/с (от 60 до 90 футов в минуту) на поверхности диффузора. Этот диапазон имеет решающее значение. Если скорость слишком низкая (ниже 0,25 м/с), воздушный поток будет недостаточно сильным для поддержания стабильного ламинарного течения и отталкивания поступающего воздуха. Если скорость слишком высокая (выше 0,55 м/с), это вызовет чрезмерную турбулентность, увеличит шум вентилятора, приведет к избыточному потреблению энергии и вызовет сильное раскачивание хранящейся одежды, что может привести к образованию частиц, образующихся в результате трения.

В8: Как KLC обеспечивает структурную целостность и герметичность своих чистых шкафов?

Компания KLC обеспечивает максимальную структурную целостность благодаря высокоточной технологии производства, включающей полностью сварные соединения и лазерную резку с компьютерным управлением. Для предотвращения утечек — когда загрязненный воздух обходит HEPA-фильтр — мы используем запатентованные уплотнители из жидкого полиуретанового геля или высокоплотные неопреновые прокладки вокруг монтажной рамы HEPA-фильтра. Каждое устройство проходит полное механическое и аэродинамическое тестирование, включая физический анализ вибраций и проверку целостности уплотнения корпуса, перед отправкой с нашего производственного предприятия в Гуанчжоу.

Раздел 7: Заключение и рекомендации

В современных высокотехнологичных отраслях контроль загрязнения начинается задолго до того, как оператор ступит на производственный участок. Внедрение высокоэффективной системы чистых шкафов с HEPA-фильтрами — это проверенный на практике метод сохранения целостности одежды в чистых помещениях и снижения общего процента брака. Современные системы чистых шкафов KLC обеспечивают надежную сертифицированную защиту, соответствующую строгим стандартам ISO и GMP.

Для оптимизации работы раздевалок в чистых помещениях и изучения индивидуальных решений по хранению свяжитесь с нашей командой технической поддержки по адресу:KLC Международный.
