Этот всеобъемлющий оборудование для чистых помещений Контрольный список содержит перечень важнейших технических требований от ISO 5 до ISO 8, описывающих терминальную фильтрацию (ФФУ/HEPA-боксы), системы доступа персонала (воздушные душевые кабины, шкафы для одежды), системы перемещения материалов (передатчики) и чистые рабочие места, соответствующие определенным техническим стандартам и их количеству согласно классификации ISO.
В данной технической статье рассматриваются основные механизмы, устройства изоляции и вспомогательное оборудование, необходимые для создания полностью функционального чистого помещения, соответствующего стандарту ISO 14644-1. Мы представляем сводную таблицу контрольных списков для классов ISO от 5 до 8, подробно описываем различия между минимальными и рекомендуемыми конфигурациями и выделяем часто упускаемые из виду вспомогательные элементы. Это руководство предназначено для руководителей проектов строительства чистых помещений, руководителей отделов промышленных закупок и специалистов по обеспечению качества в биотехнологической, фармацевтической, медицинской и микроэлектронной отраслях.

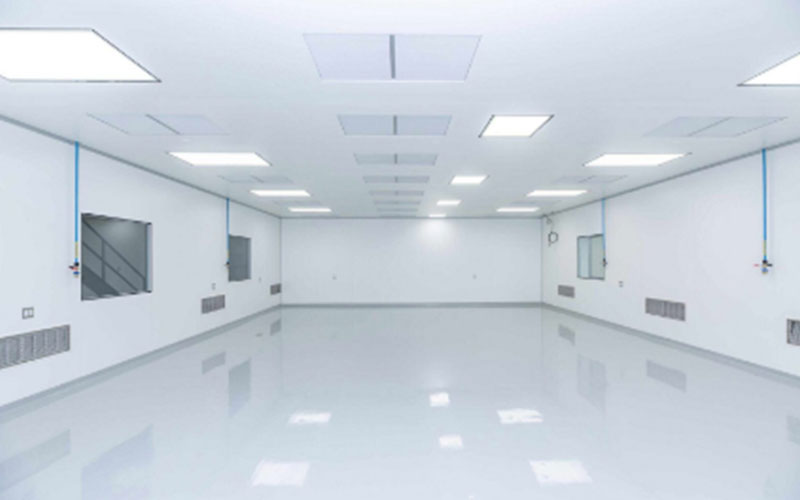

Сертифицированная чистая комната — это не просто помещение с высокоэффективными фильтрами; это интегрированная система, предназначенная для контроля содержания взвешенных частиц в воздухе, микробного загрязнения, температуры, влажности и перепада давления. Для поддержания соответствия требованиям в рабочих условиях чистая комната опирается на системную иерархию контроля:
Динамическая фильтрация воздуха (первичный барьер):Достижение целевого уровня чистоты зависит от рециркуляции и фильтрации больших объемов воздуха через HEPA- или ULPA-фильтры. Это достигается с помощью активных вентиляторных фильтрующих блоков (FFU) или пассивных HEPA-фильтрующих коробок.

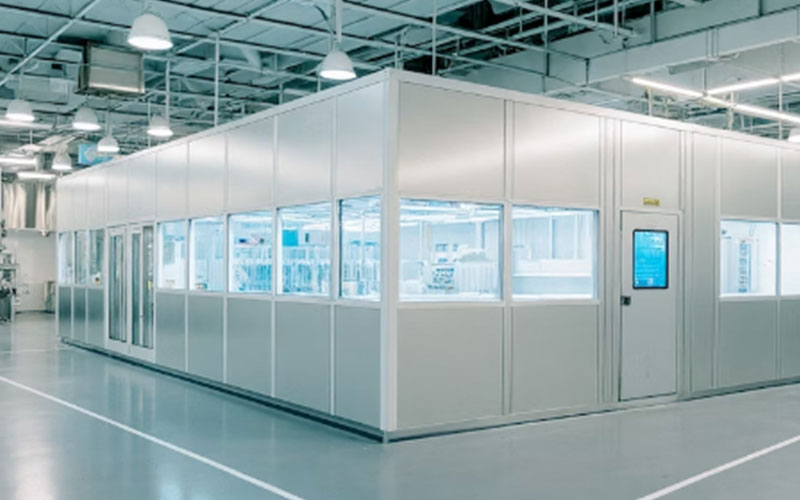

Физическая изоляция (вторичный барьер):Модульные стеновые панели для чистых помещений, окна с двойным остеклением и герметичные дверные системы служат физическими барьерами, предотвращающими проникновение некондиционированного, загрязненного воздуха из окружающих коридоров.
Взаимодействие между персоналом и материальными ресурсами (третичный барьер):Основными источниками загрязнения в чистых помещениях являются люди и сырье. Поэтому входные и выходные интерфейсы, такие как воздушные душевые кабины, шкафы для одежды, станции для мытья рук и боксы для передачи материалов, имеют решающее значение для нейтрализации выделения частиц до того, как загрязнение достигнет контролируемой производственной зоны.
В таблице ниже представлены необходимые, дополнительные и рекомендуемые конфигурации оборудования для чистых помещений классов ISO от 5 до 8, а также стандартные технические характеристики.
Тип оборудования | Класс ISO 5 (класс 100) | Класс ISO 6 (класс 1000) | Класс ISO 7 (класс 10 000) | Класс ISO 8 (класс 100 000) | Технические характеристики и инженерный стандарт |
Вентиляторный фильтр (FFU) | Необходимый (30–60% покрытия потолка) | Необходимый (15–30% покрытия потолка) | Настоятельно рекомендуется (охват 5–15%) | Необязательный (1–5% охват; можно использовать HEPA-фильтры) | Бесщеточный электродвигатель, групповое управление по RS485, уровень шума ≤53 дБ(А), эффективность фильтра ≥99,995% при 0,3 мкм (H14). |
HEPA-фильтр в коробке | Необязательный (только при подаче воздуха от центральной вентиляционной установки высокого давления) | Необязательный | Настоятельно рекомендуется (предпочтительно для пассивных систем) | Необходимый (или FFU; обеспечивает терминальную фильтрацию) | Герметичный механический демпфер, гелевое или неопреновое уплотнение, режущая кромка, встроенный испытательный порт для полиальфаолефинов (PAO). |
Воздушный душ | Необходимый (при главном входе для персонала) | Необходимый (при главном входе для персонала) | Настоятельно рекомендуется (необходимо для интенсивного трафика) | Необязательный (рекомендуется при работе с порошками) | Конструкция с двумя соплами, скорость потока ≥20 м/с, фильтр H14 HEPA, электронная блокировка двери. |
Ящик для пропуска | Необходимый (для всех видов перемещения материалов) | Необходимый | Необходимый (для обозначения границы между чистым и загрязненным пространством) | Необходимый (для въезда из зон, не являющихся чистыми) | Электронно-механическая блокировка, облицовка из нержавеющей стали SS304, стеклопакет заподлицо; опционально УФ- и HEPA-фильтрация. |
Ламинарный бокс | Настоятельно рекомендуется (для микросборки/наполнения) | Настоятельно рекомендуется (для локализованной зоны ISO 5) | Настоятельно рекомендуется (для обновления локальной рабочей станции) | Необязательный (обеспечивает локализованную чистую зону) | Рабочая поверхность из нержавеющей стали SS304, HEPA-фильтрация, вертикальный или горизонтальный поток, скорость 0,45 м/с ± 20%. |
Бокс биологической безопасности | Необходимый (при работе с биологически опасными веществами/патогенами) | Необходимый (при работе с биологически опасными материалами) | Необходимый (при работе с биологически опасными материалами) | Необходимый (при работе с биологически опасными материалами) | Класс II, тип A2/B2, 70% рециркуляция/30% отвод воздуха (A2), фильтрация ULPA, сертифицировано NSF/ANSI 49. |
Пункт взвешивания и дозирования | Необходимый (для взвешивания АФИ и порошков) | Необходимый (для взвешивания порошка) | Настоятельно рекомендуется (при дозировании химикатов) | Необязательный (зависит от степени опасности материала) | Рабочая зона из нержавеющей стали SS316L, герметичность под отрицательным давлением (-15 Па), отвод отработанного воздуха на 10%, герметичность под предельно допустимым уровнем. <1 мкг/м³. |
Герметическая дверь | Необходимый (с двойным уплотнением, поворотный или скользящий) | Необходимый | Необходимый | Необходимый | Стальная рама заподлицо с поверхностью, резиновые уплотнительные прокладки по периметру, возможность блокировки, холоднокатаная сталь толщиной 1,2 мм. |
Шкаф для одежды | Необходимый (с HEPA-фильтрацией и УФ-лампой) | Необходимый (с HEPA-фильтром и УФ-излучением) | Необходимый (с HEPA-фильтром и УФ-излучением) | Необходимый (стандартный шкаф из нержавеющей стали или с HEPA-фильтром) | Корпус из нержавеющей стали SS304, вертикальный ламинарный бокс с HEPA-фильтром H14, бактерицидная УФ-лампа, контроль перепада давления. |
Бесконтактная станция для мытья и сушки белья. | Необходимый (на входе: автоматический кран и HEPA-фильтр для сушки) | Необходимый (при входе) | Необходимый (при входе) | Настоятельно рекомендуется (рядом с раздевалкой) | Вода, активируемая ногой/датчиком, автоматический дозатор жидкого мыла, высокоскоростная сушилка для рук с HEPA-фильтром (≤15 с). |
Устройство самоочистки | Не требуется (основано на массивах FFU) | Необязательный (для быстрого извлечения частиц) | Настоятельно рекомендуется (для временных/мобильных чистых зон) | Настоятельно рекомендуется (очистка и восстановление данных с мобильных устройств) | Многоступенчатая фильтрация (G4 + F8 + H14), колесики, регулируемая скорость вентилятора, воздушный поток до 2000 м³/ч. |
При планировании бюджета проекта по созданию чистых помещений инженерные группы часто стремятся установить «минимальную конфигурацию», которая соответствует нормативным требованиям по количеству частиц на этапе первоначальной валидации («состояние покоя»). Однако эта минимальная конфигурация может привести к сбоям в работе в «рабочем» режиме, когда персонал активно перемещается и выделяет частицы.
•Минимальный риск конфигурации:В минимальной конфигурации чистое помещение класса ISO 7 может использовать исключительно пассивные HEPA-фильтры, подаваемые от центральной вентиляционной установки, с распашными дверями с ручным управлением и простым пассивным боксом для пропуска воздуха. Хотя это может пройти тест на подсчет частиц в пустом помещении, отсутствие воздушного душа означает, что персонал входит в помещение, неся с собой ворс с поверхностей. Отсутствие автоматической бесконтактной мойки позволяет остаткам мыла и влаги попадать в помещение для переодевания. Кроме того, ручная балансировка воздуха в пассивных системах не может компенсировать локальные пики концентрации частиц, что приводит к снижению выхода продукции и загрязнению партий.
•Преимущество рекомендуемой конфигурации:Инвестиции в рекомендуемую конфигурацию включают установку активных воздухоочистителей с электродвигателями и цифровым групповым управлением, двухпоточного воздушного потока на главном входе и динамических воздухоочистительных боксов с HEPA-фильтрами. Цифровая система воздухоочистителей автоматически увеличивает поток воздуха для компенсации локальной нагрузки частиц. Воздушный поток удаляет рыхлую пыль с одежды операторов перед входом, а динамические воздухоочистительные боксы непрерывно очищают поверхности материалов воздухом, прошедшим HEPA-фильтрацию, во время перемещения материалов. Такой комплексный подход гарантирует стабильную работу чистого помещения в соответствии со спецификациями, даже в пиковые производственные смены.
Хотя массивным оконечным фильтрам и воздушным душевым установкам уделяется наибольшее внимание, два важнейших компонента часто упускаются из виду, что приводит к неожиданному загрязнению:
Шкафы для одежды с HEPA-фильтрами:Халаты для чистых помещений (комбинезоны, капюшоны, бахилы) изготавливаются из синтетических волокон, которые практически не осыпаются, но, находясь в развешенном состоянии в помещении для переодевания, они все равно могут собирать пыль, находящуюся в воздухе. Стандартный шкаф из нержавеющей стали позволяет частицам оседать на внешней поверхности одежды. Шкаф для одежды с HEPA-фильтром непрерывно продувает висящие халаты вертикальным ламинарным потоком чистого воздуха, а встроенная УФ-бактерицидная лампа дезинфицирует ткань, обеспечивая полную стерильность халатов и отсутствие в них частиц до момента их надевания.
Бесконтактное мытье рук и высокоскоростные сушилки для рук с HEPA-фильтром:Влажная кожа при трении отшелушивает миллионы эпителиальных клеток (чешуек кожи). Надевание халата влажными руками или использование обычных бумажных полотенец (которые отслаивают огромное количество целлюлозных волокон) приводит к высокому уровню загрязнения. В чистых помещениях необходимо использовать бесконтактные станции для мытья рук с датчиками, а также специализированные высокоскоростные сушилки для рук, оснащенные внутренними HEPA-фильтрами. Эти сушилки полностью высушивают руки менее чем за 15 секунд с помощью стерильного воздуха, исключая загрязнение бумажными волокнами и минимизируя биологическое отслоение.
Поставка оборудования для чистых помещений от нескольких несогласованных поставщиков может привести к проблемам механической совместимости, несоответствию эстетических характеристик и сложным процессам валидации. Компания KLC International предлагает комплексный, вертикально интегрированный портфель оборудования для чистых помещений, поставляя каждый элемент из основного контрольного списка:
•Подбор инженерного решения от одного поставщика:Все оборудование KLC разработано в соответствии с едиными стандартами проектирования. Например, передаточные боксы KLC, воздушные душевые кабины и герметичные двери имеют одинаковую матовую отделку из нержавеющей стали марок 304 или 316L (Ra). < 0,4 мкм) и интегрированные электронные интерфейсы, обеспечивающие полную механическую и электронную совместимость.
•Передовые системы управления:В чистых помещениях KLC используются современные микропроцессоры на базе ПЛК со встроенными светодиодными индикаторами состояния. Они поддерживают электронные блокировки, настраиваемые задержки открытия дверей и аварийное разблокирование для обеспечения безопасности находящихся в помещении людей.
•Упрощенная процедура проверки и аудита:Приобретая продукцию у KLC, руководители объектов получают единый пакет документов заводской сертификации, включающий сертификаты герметичности HEPA-фильтров, схемы электропроводки и отчеты о химическом составе материалов. Эта консолидированная документация упрощает протоколы валидации DQ/IQ/OQ и обеспечивает беспрепятственное проведение аудитов соответствия стандартам ISO, FDA и GMP.
В чистых помещениях класса ISO 8 относительно высокая допустимая концентрация частиц (3 520 000 частиц/м³ для частиц ≥0,5 мкм), что означает, что окружающий воздух может легко разбавить и отфильтровать пыль, попадающую на поверхность от входящего персонала. Однако в чистых помещениях классов ISO 5 и 6 допустимая концентрация частиц крайне низкая, и один оператор, входящий в помещение в пыльной одежде, может вызвать немедленное загрязнение. Для удаления частиц с одежды перед входом необходимы высокоскоростные (≥20 м/с) воздушные струи душевой кабины.
Стационарный передаточный бокс представляет собой пассивную камеру для переноса материалов с двойными дверями и электронно-механической системой блокировки, предназначенную для переноса материалов между помещениями с аналогичной степенью чистоты. Динамический передаточный бокс оснащен встроенным вентилятором и концевым HEPA-фильтром. Когда материал помещается внутрь и дверь закрывается, устройство выполняет автоматический цикл очистки с помощью HEPA-фильтра для удаления любых поверхностных частиц, после чего открывается противоположная дверь, защищая чистые помещения более высокого класса от перекрестного загрязнения.
Устройство самоочистки представляет собой мобильный, автономный блок фильтрации воздуха, установленный на колесиках, и оснащенный первичным, средним и HEPA-фильтрами. Оно используется для быстрого восстановления уровня чистоты в чистых помещениях после технического обслуживания или для временного повышения класса чистоты в определенной зоне. Оно высокоэффективно для локализованного сдерживания частиц в чистых помещениях ISO 7 и 8 во время временных процессов с высоким уровнем выбросов.
Стандартные бумажные полотенца изготавливаются из прессованных волокон древесной целлюлозы, которые при разрыве или трении о кожу выделяют миллионы частиц целлюлозы, что делает их основным источником загрязнения в чистых помещениях. Единственными приемлемыми альтернативами являются бесконтактные высокоскоростные сушилки для рук, оснащенные встроенными HEPA-фильтрами, или специальные салфетки из непрерывного полиэстера, не выделяющие целлюлозу, предназначенные для чистых помещений.
Биологический защитный бокс класса II типа A2 — это специализированное рабочее место, защищающее оператора, окружающую среду и продукцию. Он использует ламинарный поток воздуха с HEPA-фильтрацией для защиты продукции, забирает воздух из помещения, образуя передний барьер для защиты оператора, и рециркулирует 70% воздуха, одновременно выводя 30% через HEPA-фильтр для защиты окружающей среды. Он необходим при работе с биологически опасными веществами, рекомбинантной ДНК или патогенами низкого и умеренного риска в фармацевтических и клинических чистых помещениях.
Нет. Стандартные коммерческие двери не обладают необходимой герметичностью и аккуратной конструкцией, требуемыми для чистых помещений. Двери для чистых помещений должны быть плоскими и устанавливаться заподлицо (чтобы исключить пылесборные выступы), изготовлены из непористой стали с порошковым покрытием или нержавеющей стали и оснащены сплошными резиновыми уплотнителями и автоматическими откидными нижними уплотнителями для поддержания перепада давления и предотвращения утечки воздуха.
Электронные блокировки дверей предотвращают одновременное открытие двух соседних дверей в раздевалке или шлюзе. Это поддерживает герметичность чистого помещения, предотвращая проникновение загрязненного воздуха извне через шлюз и его попадание внутрь, а также гарантирует, что персонал выполнит необходимые процедуры воздушной очистки или переодевания, прежде чем продолжить работу.
Сушилки для рук KLC для чистых помещений оснащены двухступенчатой системой фильтрации: сначала устанавливается предварительный фильтр G4 для улавливания пыли из окружающей среды, а затем медицинский HEPA-фильтр H14, который задерживает 99,995% частиц размером до 0,3 микрона. Это гарантирует полную стерильность высокоскоростной струи воздуха, направляемой на руки оператора, предотвращая повторное загрязнение вымытой кожи.
Для проектирования чистой комнаты, которая постоянно соответствует стандартам ISO 5–ISO 8 в условиях активной эксплуатации, необходим системный контрольный список оборудования. Опора только на минимально допустимое оборудование увеличивает риски загрязнения. Для защиты производительности и обеспечения беспроблемной сертификации регулирующих органов всегда инвестируйте в комплексную конфигурацию, включающую активные системы отвода воздуха, автоматические воздушные душевые, бесконтактные системы доступа и боксы с HEPA-фильтрами.
Для создания надежной и высокопроизводительной чистой комнаты обратитесь в KLC International. Мы производим полный спектр оборудования для чистых помещений собственными силами, обеспечивая механическую, конструктивную и электронную совместимость на всем вашем предприятии. Посетите наш сайт.KLC Для получения полной информации о нашей продукции, технических характеристиках оборудования и консультаций с нашими инженерами-проектировщиками чистых помещений, посетите наш сайт для международных клиентов.
