Глобальный воздушный душ в чистой комнате Стандарты требуют скорости струи ≥25 м/с (GB/T 25915), фильтрации H14 HEPA (ISO 14644-14) и электронных блокировок двойных дверей. Хотя стандарт US FED-STD-209E официально отменен, покупатели по-прежнему используют его классификацию чистых помещений наряду с директивами ЕС CE и ISO.

В данной статье представлено тщательное многорегиональное сравнение китайских стандартов GB/T 25915, международного стандарта ISO 14644 и устаревшего американского стандарта FED-STD-209E для воздушных душевых кабин, с подробным описанием соответствия экспортным требованиям и механических характеристик. Это руководство будет полезно менеджерам по закупкам в сегменте B2B, интеграторам систем чистых помещений и инженерам по соблюдению экспортных требований, работающим с установками чистых помещений по всему миру.

 Раздел 1: Глобальная ситуация со стандартами воздушных душевых кабин для чистых помещений

Воздушные душевые кабины для чистых помещений служат основным физическим барьером между неклассифицированными раздевалками и строго контролируемыми чистыми средами. Используя высокоскоростной поток воздуха, HEPA-фильтр С помощью воздушных форсунок эти системы физически удаляют и сметают частицы с одежды и оборудования операторов. Однако, поскольку цепочки поставок для строительства чистых помещений стали глобальными, покупатели B2B часто сталкиваются с противоречивыми инженерными стандартами.

В мире существуют три основных стандарта, регулирующих проектирование, безопасность и эксплуатационные характеристики воздушных душевых кабин в чистых помещениях:

Китайский стандарт GB/T 25915 (и GB 50073):Китайские национальные стандарты отличаются высокой степенью детализации в отношении конструктивных характеристик, электробезопасности и аэродинамических параметров. Стандарт GB/T 25915 в значительной степени соответствует стандарту ISO 14644, но вводит конкретные, юридически обязательные внутренние протоколы испытаний и производства воздушных душевых кабин.

ISO 14644 и IEST-RP-CC002.4:Международная организация по стандартизации (ISO) определяет чистоту воздуха в чистых помещениях, а Институт экологических наук и технологий (IEST) публикует окончательные рекомендуемые методы (IEST-RP-CC002.4), регулирующие проектирование воздушных душевых установок, конфигурацию сопел и методики испытаний во всем мире.

US FED-STD-209E:Хотя стандарт FED-STD-209E был официально отменен Управлением общих служб США в 2001 году и заменен стандартом ISO 14644, он по-прежнему глубоко укоренился в глобальных закупках B2B. Многие инженеры в Северной и Южной Америке и некоторых частях Азии до сих пор указывают «класс 100» (эквивалент ISO 5) или «класс 10 000» (эквивалент ISO 7) и ожидают, что воздушные души будут протестированы в соответствии с устаревшими федеральными стандартами.

 Раздел 2: Полная сравнительная таблица технических характеристик

При закупке воздушных душевых установок для трансграничных проектов крайне важно понимать незначительные различия в стандартных технических характеристиках, чтобы избежать нарушений требований при валидации объекта.

 Раздел 3: Соответствие рыночным требованиям и экспортная сертификация

Для успешного импорта и установки воздушных душевых кабин на различных международных рынках покупатели B2B должны проверять наличие соответствующей маркировки, соответствующей нормативным требованиям:

•Рынок Европейского союза (ЕС):Воздушные фильтры, экспортируемые в Европейскую экономическую зону, должны иметь маркировку CE. Это требует соблюдения трех согласованных директив:

Директива по низковольтному оборудованию (LVD) 2014/35/EU:Рассматриваются электрические компоненты, двигатели и вопросы безопасности при работе с проводкой.

Директива по машинному оборудованию (MD) 2006/42/EC:Рассматриваются движущиеся части, такие как автоматические раздвижные двери и вентиляторы.

Директива 2014/30/ЕС об электромагнитной совместимости (ЭМС):Обеспечивает отсутствие помех для электроники воздушного душа в работе другого оборудования чистых помещений.

•Североамериканский рынок:Покупатели из США и Канады часто требуют соответствия стандартам UL 508A (для электрических панелей управления) и NFPA 79 (Электрический стандарт для промышленного оборудования).

•Китайский и азиатский рынки:Проекты должны соответствовать стандарту GB 50073 (Кодекс проектирования чистых помещений) и пройти местную проверку качества до запуска производства.

 Раздел 4: Инженерное дело Воздушные душевые кабины KLC для соответствия тройному стандарту

Компания KLC, являясь ведущим поставщиком оборудования для чистых помещений в сегменте B2B, разрабатывает свои воздушные душевые установки таким образом, чтобы они одновременно соответствовали требованиям стандартов GB, ISO/IEST и устаревшим требованиям США, упрощая соблюдение нормативных требований для глобальных проектов.

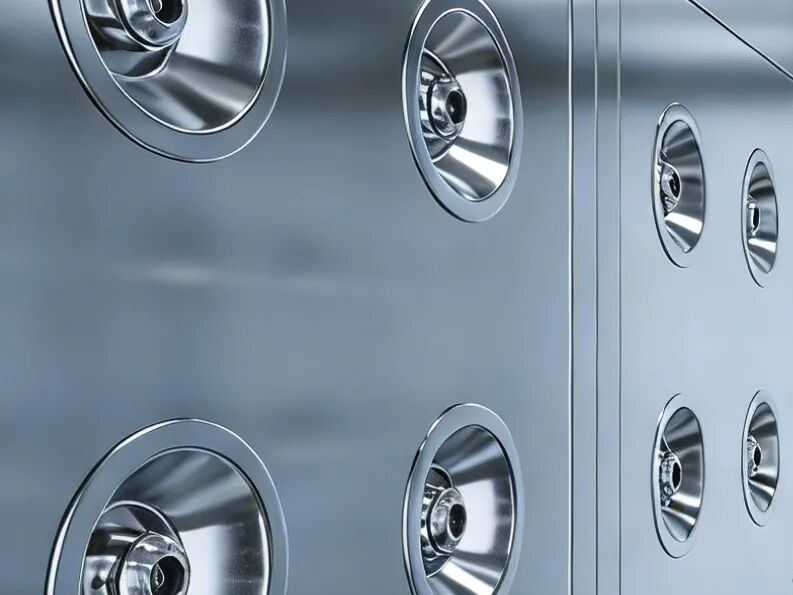

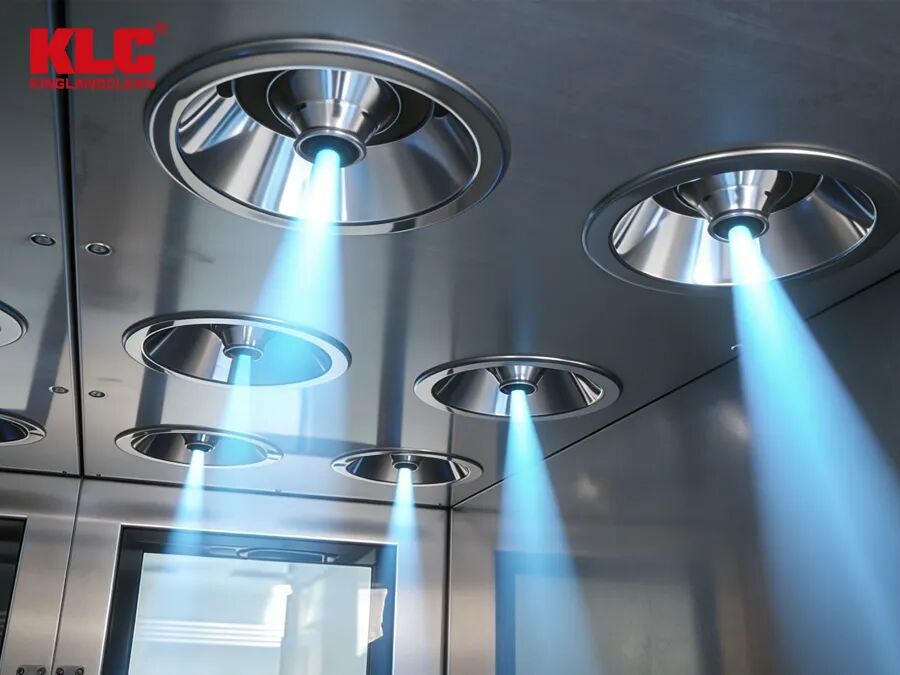

•Аэродинамическая мощность: Каждый воздушный душ KLC оснащен центробежными вентиляторами высокого давления с двойным всасыванием, обеспечивающими скорость воздушного потока от ≥25 м/с до 30 м/с на сопле, что превосходит минимальные требования стандарта GB/T 25915 и североамериканского стандарта IEST.

•Эффективность фильтрации:Оснащен стандартной многоступенчатой ​​системой фильтрации, состоящей из моющихся нейлоновых/синтетических предварительных фильтров и высококачественных гелевых HEPA-фильтров класса H14, эффективность которых подтверждена на уровне 99,995% для частиц размером 0,3 мкм.

•Передовые системы управления:Оснащен удобными в использовании ПЛК-контроллерами с программируемыми голосовыми подсказками, регулируемым временем обдува (0–99 секунд) и высоконадежными электронными блокировками, предотвращающими перекрестное загрязнение.

•Глобальные сертификаты:Воздушные душевые кабины KLC имеют полную сертификацию CE, соответствуют всем требованиям ЕС по стандартам LVD, MD и EMC, и доступны с электрическими конфигурациями, соответствующими стандарту UL, для североамериканского рынка.

Раздел 5: Часто задаваемые вопросы (10 вопросов)

В1: В чем разница между стандартами GB/T 25915 и ISO 14644 для воздушных душевых кабин?

GB/T 25915 — это китайский аналог международного стандарта ISO 14644. Хотя технически они гармонизированы в отношении классификации чистых помещений (например, класс 5 или класс 7), GB/T 25915 сочетается с локализованными китайскими инженерными нормами, такими как GB 50073 и GB 50591. Эти национальные нормы предписывают проведение специальных испытаний конструкций, строгие требования к электробезопасности и более высокие минимальные скорости воздушных струй.

В2: Почему в международных рекомендациях установлен стандарт минимальной скорости струи в 25 м/с?

Для обеспечения минимальной скорости 25 м/с (приблизительно 5000 футов в минуту) требуется физическая скорость, поскольку испытания показали, что более низкие скорости не способны преодолеть электростатические силы и силы пограничного слоя, удерживающие мелкие частицы пыли на волокнах одежды. При скорости 25 м/с или выше кинетической энергии воздушной струи достаточно, чтобы вызвать сильное трение ткани одежды. Это физическое воздействие необходимо для того, чтобы отделить субмикронные частицы, частицы кожи и волосы от одежды оператора, чтобы их можно было захватить вентиляционными решетками.

В3: Действует ли стандарт FED-STD-209E по-прежнему в отношении технических условий для воздушных душевых кабин в чистых помещениях?

Официально стандарт FED-STD-209E был отменен в 2001 году и больше не признается регулирующими органами, такими как FDA или международные организации по стандартизации. Однако на практике многие устаревшие проекты чистых помещений, документы по закупкам B2B и инженерные чертежи в США и глобальных цепочках поставок полупроводников по-прежнему используют терминологию FED-STD-209E (например, «Класс 100» вместо «ISO Класс 5»). Современные воздушные душевые кабины, разработанные в соответствии со стандартами ISO 14644, полностью совместимы с устаревшими требованиями FED-STD-209E и легко превосходят их.

Вопрос 4: Какие стандарты электробезопасности и безопасности оборудования применяются к воздушным душевым установкам, сертифицированным по стандарту CE?

Для получения сертификата CE воздушный душ должен соответствовать трем основным директивам. Директива по низковольтному оборудованию (LVD) 2014/35/EU регулирует электрическую изоляцию, заземление и безопасность проводки. Директива по машинному оборудованию (MD) 2006/42/EC регулирует механическую безопасность, гарантируя, что движущиеся части, такие как автоматические двери, не представляют опасности защемления. Директива по электромагнитной совместимости (ЭМС) 2014/30/EU гарантирует, что воздушный душ не излучает электромагнитные помехи, которые могут создавать помехи для чувствительного лабораторного или полупроводникового оборудования.

Вопрос 5: Может ли стандартный воздушный душ соответствовать требованиям EU GMP и US FDA?

Да, высококачественная душевая кабина с воздушным потоком может соответствовать обоим стандартам, если она правильно спроектирована. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) (опираясь на рекомендации IEST) и надлежащая производственная практика ЕС (GMP) (опираясь на ISO 14644) требуют физического разделения, блокировки двойных дверей и рециркуляции воздуха с HEPA-фильтрами. Для соответствия обоим нормативным требованиям душевая кабина с воздушным потоком должна использовать HEPA-фильтры класса H14, поддерживать минимальную скорость воздушного потока 25 м/с, использовать непористую нержавеющую сталь SUS 304 и иметь электронную систему блокировки, предотвращающую одновременное открытие обеих дверей.

В6: Какой класс фильтрации необходим для системы рециркуляции воздуха в душевой кабине?

В душевой кабине с воздушным потоком должна использоваться двухступенчатая система фильтрации. Первая ступень — это предварительный фильтр (класса G4 или F7), предназначенный для улавливания крупных ворсинок, волокон и волос. Вторая ступень должна представлять собой заключительный HEPA-фильтр. Согласно международным стандартам для чистых помещений, HEPA-фильтр должен быть не ниже класса H13 (эффективность 99,95%), хотя лидеры отрасли, такие как KLC, используют HEPA-фильтры класса H14 (эффективность 99,995% при 0,3 мкм) для обеспечения более высокого запаса прочности и гарантии того, что рециркулируемый воздух полностью свободен от частиц.

В7: Как работает электронная блокировочная система во время отключения электроэнергии?

В целях безопасности электронные блокировки дверей должны иметь отказоустойчивую настройку по умолчанию. В случае полного отключения электроэнергии или нажатия кнопки аварийной остановки электромагнитные замки должны немедленно обесточить. Это разблокирует обе двери одновременно, позволяя операторам эвакуироваться с любой стороны душевой кабины в соответствии с международными правилами пожарной безопасности и аварийного выхода.

В8: Почему время самоочищения является критически важным показателем для воздушных душевых кабин в чистых помещениях?

Время самоочистки — это время, необходимое для того, чтобы внутренний объем воздуха в воздушном душевом блоке вернулся к исходному уровню чистоты после выхода оператора. Во время цикла пыль и волокна перемещаются в воздушную камеру. Если следующий оператор войдет непосредственно перед тем, как эта пыль будет отфильтрована, он наступит в облако взвешенных частиц. Стандартные нормы требуют, чтобы цикл самоочистки удалял 99% взвешенной пыли в течение 60 секунд, что достигается за счет высокочастотной воздухообмена внутри воздушной душевой камеры.

В9: Как часто следует заменять предварительные фильтры и HEPA-фильтры в душевой кабине с воздушным охлаждением?

Предварительные фильтры G4 являются компонентами, используемыми в больших количествах, и их следует очищать или заменять каждые 1–3 месяца в зависимости от интенсивности движения персонала. Основной HEPA-фильтр H14 защищен этими предварительными фильтрами и работает в относительно чистом рециркуляционном контуре, обычно срок его службы составляет от 2 до 5 лет. Замена HEPA-фильтра должна производиться, когда скорость воздушного потока падает ниже критического порога в 20 м/с или когда тест на аэрозоль PAO выявляет утечку в фильтрующем материале.

В10: Как компания KLC проверяет соответствие своих воздушных душевых кабин импортным нормам зарубежных стран?

Каждый воздушный душ, произведенный компанией KLC, проходит комплексное заводское приемочное тестирование (FAT) на нашем испытательном полигоне в Гуанчжоу. Это включает в себя проверку скорости воздушного потока на всех форсунках, тестирование логики блокировки дверей, проведение испытаний на диэлектрическую прочность и проверку целостности PAO-фильтра. С каждой отгрузкой мы предоставляем полный пакет документации FAT, сертификаты соответствия CE и электрические схемы, что обеспечивает беспрепятственное таможенное оформление и быструю установку на месте.

Раздел 6: Заключение и рекомендации

Приобретение оборудования для чистых помещений на предприятиях по всему миру требует тщательного учета региональных стандартов. Выбор воздушного душа, соответствующего китайскому стандарту GB/T 25915, ISO 14644 и устаревшему стандарту FED-STD-209E, обеспечивает бесперебойное соблюдение нормативных требований и надежный контроль загрязнения. Высокоскоростные воздушные души KLC с маркировкой CE предлагают покупателям B2B надежное, сертифицированное на международном уровне решение для сложных условий чистых помещений.

Обратитесь к инженерным экспертам KLC, чтобы выбрать оптимальные характеристики воздушного душа для вашего объекта.KLC International.
