Обнаружение утечек для HEPA-фильтры Это стандартное требование к тестированию чистых помещений и обязательная процедура для фармацевтических компаний; все больше предприятий в таких секторах, как здравоохранение, электроника, пищевая промышленность и косметика, также внедряют эти протоколы тестирования.

В следующем разделе подробно описаны конкретные методы, используемые для обнаружения утечек в HEPA-фильтрах.

I. Метод натриевого пламени

В качестве источника аэрозоля для метода с использованием натриевого пламени используется полидисперсный туман из соли хлорида натрия; измеряемым параметром является яркость водородного пламени при воздействии тумана, содержащего соль.

Соленая вода распыляется сжатым воздухом и высушивается, образуя мельчайшие частицы кристаллов соли, которые попадают в воздуховод; пробы воздуха отбираются как до, так и после воздушного фильтра.

Насыщенный солью воздух вызывает изменение цвета водородного пламени на синий и увеличение его яркости. Яркость пламени используется для оценки концентрации солевого тумана, что, в свою очередь, определяет эффективность фильтрации фильтра.

Основным измерительным прибором является пламенный фотометр. Этот метод обладает относительно низкой чувствительностью и не подходит для проверки HEPA-фильтров.

II. Метод масляного тумана

В качестве источника аэрозоля для метода масляного тумана используется масляный туман; измеряемым параметром является мутность воздуха, содержащего туман. Эффективность фильтрации определяется путем сравнения мутности проб воздуха, взятых до и после масляного тумана.воздушный фильтр.

Немецкие стандарты предписывают использование парафинового масла с размером частиц масляного тумана от 0,3 до 0,5 микрометров. Этот метод сопряжен с риском повреждения фильтра во время тестирования, не дает прямых показаний и является трудоемким.

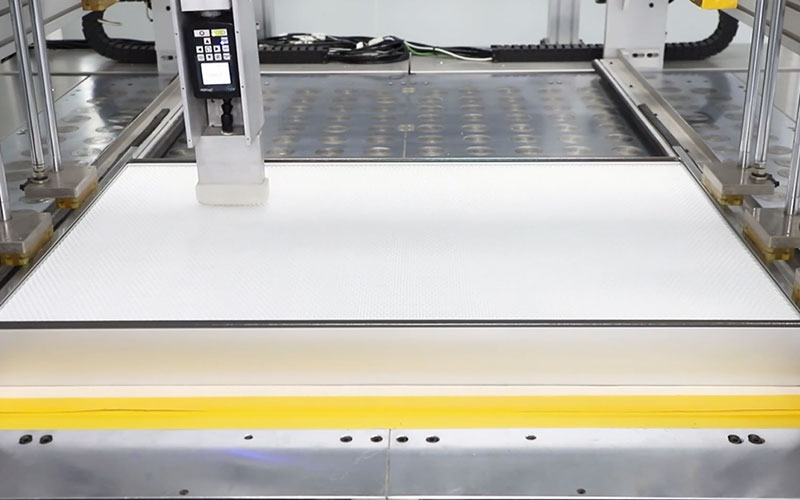

III. Метод DOP

Этот метод когда-то был международным стандартом для тестирования HEPA-фильтров.

В качестве тестового источника аэрозоля используются монодисперсные капли диоктилфталата (ДОП) диаметром 0,3 микрометра — также известные как «горячий ДОП», — а измеряемым параметром является мутность воздуха, содержащего ДОП.

Жидкий ДОП нагревается до состояния пара, который при определенных условиях конденсируется в мельчайшие капли. После фильтрации слишком крупных или слишком мелких капель остаются частицы размером приблизительно 0,3 микрометра, которые попадают в воздуховод. Эффективность фильтрации частиц размером 0,3 микрометра определяется путем измерения мутности проб воздуха до и после воздушного фильтра.

IV. Метод флуоресценции

В качестве источника аэрозоля для флуоресцентного метода используется пыль флуоресцеина натрия, образующаяся при распылении. Процедура тестирования включает в себя сначала отбор проб до и после фильтрующей губки, затем растворение флуоресцеина натрия из фильтровальной бумаги в воде. Далее измеряется интенсивность флуоресценции полученного раствора при определенных условиях; поскольку эта интенсивность коррелирует с массой уловленной пыли, можно рассчитать эффективность фильтра.

V. Метод подсчета частиц

Этот метод широко используется в Европе, и процедура тестирования фильтров сверхнизкой пенетрации (ULPA) в Соединенных Штатах аналогична; в настоящее время это основной международный метод тестирования губчатых фильтров.

Источником пыли являются полидисперсные капли жидкости или твердые частицы пыли определенного размера. В некоторых случаях, производители фильтров Для удовлетворения особых требований пользователя может использоваться атмосферная пыль или другие специфические виды пыли.

Если для анализа используется счетчик ядер конденсации, необходим монодисперсный источник тестовой пыли с известным размером частиц. Основными измерительными приборами являются лазерные счетчики частиц с высокой скоростью потока или счетчики ядер конденсации.

Для сканирования всей поверхности фильтра, расположенной ниже по потоку, используется счетчик; он регистрирует количество частиц пыли в каждой точке, что позволяет сравнивать локальную эффективность в разных местах.
