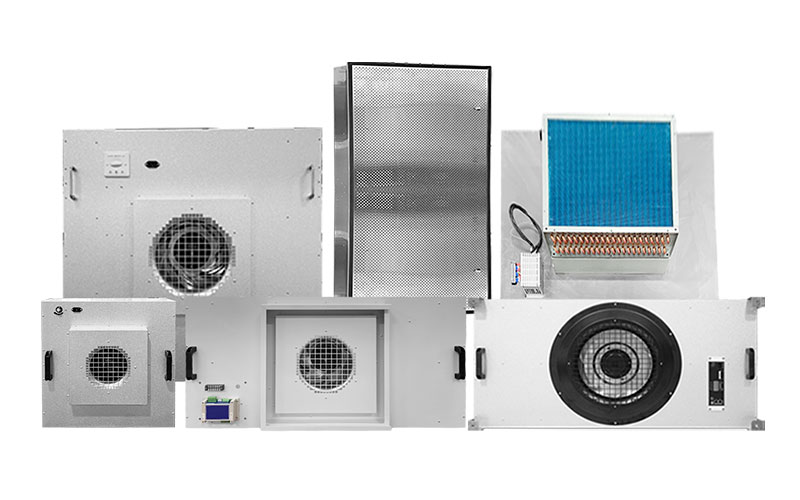

ФФУ Это автономные устройства, работающие независимо от давления подачи воздуха в центральную систему кондиционирования, которые обеспечивают весь процесс забора, фильтрации и подачи чистого воздуха. Принцип их работы следующий: вентилятор забирает воздух сверху устройства; воздух проходит через две ступени фильтрации — предварительную фильтрацию и высокоэффективную фильтрацию — прежде чем выходить через всю выходную поверхность с равномерной скоростью (обычно 0,45 м/с ± 20%). Такая конструкция обеспечивает очень высокий уровень чистоты воздуха и создает стабильный, однонаправленный ламинарный поток воздуха на выходе, эффективно предотвращая вторичное загрязнение, вызванное смешиванием воздуха.

Основные компоненты и принципы работы

Как правило, FFU состоят из следующих ключевых компонентов:

Жилье: Выступает в качестве несущего каркаса; обычно изготавливается из таких материалов, как сталь с покрытием из алюминия и цинка, нержавеющая сталь или холоднокатаная сталь с порошковым покрытием, обеспечивая сочетание легкости, прочности и коррозионной стойкости.

Вентилятор: Основной силовой компонент — это, как правило, центробежный вентилятор с прямым приводом, отличающийся длительным сроком службы (более 50 000 часов), низким уровнем шума, не требующий технического обслуживания и бесступенчатой ​​регулировкой скорости.

Система фильтрации: Основной компонент очистки включает в себя высокоэффективную систему очистки воздуха от твердых частиц (HEPAфильтры (эффективность ≥99,97% для частиц размером 0,3 мкм) или фильтры сверхнизкого содержания твердых частиц в воздухе (ULPA) фильтры (эффективность ≥99,9995% для частиц размером 0,12 мкм). Некоторые модели оснащены предварительным фильтром (первичным фильтром) на входе вентилятора для защиты вентилятора и продления срока службы основного фильтра.

Дефлектор воздушного потока и уравнитель потока: Расположен под вентилятором; использует специальную конструкцию канала для воздушного потока, обеспечивающую равномерную и стабильную скорость потока, с отклонениями в пределах ±20%.

Блок управления: Регулирует скорость вращения вентилятора и контролирует рабочее состояние. Методы управления варьируются от простых многоступенчатых переключателей и бесступенчатых регуляторов скорости до сложных систем дистанционного централизованного управления на базе ПЛК или компьютера.

Основные параметры и критерии отбора

При выборе устройства FFU следует отдавать приоритет следующим техническим параметрам:

Класс эффективности и чистоты фильтрации: Это основные показатели, определяющие возможности очистки в очистных устройствах с фуллеренами (FFU). Фильтры ULPA обязательны для зон с высокими требованиями, классифицируемых как ISO Class 5 (Class 100) или более чистые (например, литография чипов, асептическое розлив), тогда как фильтры HEPA достаточны для зон ISO Class 6–7 (Class 1000–Class 10000). Очистные устройства с фуллеренами могут соответствовать требованиям чистоты от ISO Class 3 (Class 1) до ISO Class 9 (Class 1 000 000).

Скорость воздушного потока и его объем: Стандартная скорость воздушного потока обычно устанавливается на уровне 0,45 м/с ± 20%. Объем воздушного потока рассчитывается исходя из объема чистого помещения и требуемой скорости воздухообмена (ACH). Для чистых помещений класса ISO 5 требуется ≥200 воздухообменов в час, а для чистых помещений класса ISO 6 — 50–100 воздухообменов в час.

Шум: В проектах чистых помещений действуют строгие ограничения по уровню шума. Уровень шума не должен превышать 60 дБ для чистых помещений с не однонаправленным потоком воздуха и 65 дБ для чистых помещений с однонаправленным потоком. Высококачественные воздухораспределительные устройства могут поддерживать уровень шума в диапазоне от 45 до 55 дБ(А) при скорости потока воздуха 0,45 м/с.

Потребляемая мощность и тип вентилятора: Сегодня наиболее распространены вентиляторы постоянного тока с электронной коммутацией (EC); они обеспечивают на 30–40% большую энергоэффективность, чем традиционные вентиляторы переменного тока, и поддерживают регулировку скорости. Потребляемая мощность обычно составляет от 50 Вт до 300 Вт в зависимости от конкретной модели и объема воздушного потока.

Внешнее статическое давление (остаточное давление): Это свидетельствует о способности воздухоочистителя преодолевать сопротивление фильтра и воздуховодов подачи воздуха. При скорости потока воздуха 0,45 м/с внешнее статическое давление обычно составляет не менее 90 Па, а некоторые воздухоочистители постоянного тока способны превышать 200 Па.
