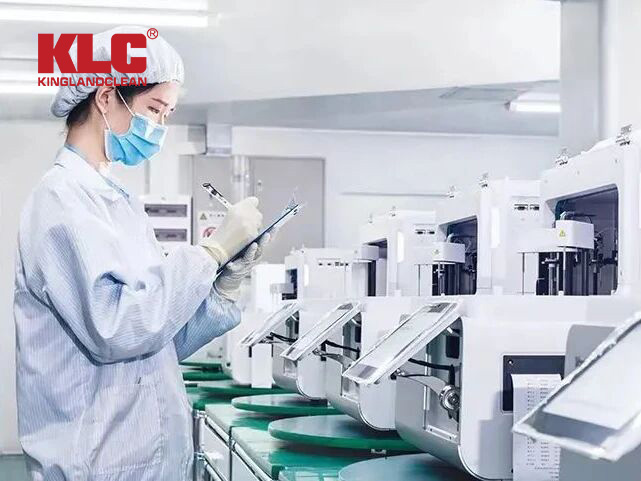

Зайдя на современный завод по производству полупроводниковых пластин или в высокотехнологичный биофармацевтический цех, вы увидите полностью экипированных инженеров, точно управляемые роботизированные манипуляторы и почти «вакуумную» чистоту окружающей среды. Тихий гул системы очистки воздуха словно рассказывает историю неустанного стремления человечества к абсолютной чистоте. Это чистая комната — краеугольный камень современного высокотехнологичного производства.

Чистая комната: промышленная крепость микронного уровня

Чистая комната, также известная как комната с контролируемой средой, — это не просто помещение, которое физически очищается, а контролируемая среда, созданная с помощью точных инженерных методов. Ее суть заключается в контроле концентрации пылевых частиц, микроорганизмов, вредных газов и других загрязняющих веществ в воздухе до чрезвычайно низких уровней, чтобы соответствовать строгим требованиям конкретных производственных процессов.

• Стандарты чистоты на микронном уровнеЧистота чистых помещений соответствует международным стандартам (таким как ISO 14644-1), с уровнями от ISO Class 1 (самый высокий) до ISO Class 9. Например, в чистом помещении ISO Class 5 (эквивалентном бывшему стандарту «Class 100») количество частиц размером более 0,5 микрон на кубический метр воздуха не должно превышать 3520. В то же время количество частиц в воздухе обычной городской среды может достигать нескольких миллионов. В области производства микросхем, когда ширина линий достигает 3 нанометров, даже мельчайшая частица пыли может стать «смертельной угрозой», вызывая дефекты продукции.

• Комплексный контроль, выходящий за рамки простого обеспечения чистоты.Помимо твердых частиц, в чистой комнате необходимо точно контролировать температуру, влажность, перепад давления, статическое электричество и даже вибрацию. Например, в зонах фотолитографии полупроводниковых изделий необходимо контролировать колебания температуры в пределах ±0,1°C, чтобы предотвратить смещение, вызванное тепловым расширением и сжатием; одновременно поддержание положительного давления внутри чистой комнаты может эффективно предотвратить попадание нефильтрованного загрязненного воздуха.

Суть проекта: создание экосистемы с нулевым уровнем загрязнения.

Цель проектирования чистой комнаты выходит далеко за рамки простого "фильтрация воздуха«; речь идёт о создание динамичной экосистемыСпособен непрерывно противостоять загрязнениям и устранять их. Основные принципы проектирования отражены в следующих аспектах:

• Искусство организации воздушных потоков:Поток воздуха — это «кровь» чистого помещения. Конструкторы используют моделирование с помощью вычислительной гидродинамики (CFD) для оптимизации траекторий воздушного потока, обеспечивая равномерное «промывание» чистой водой всей рабочей зоны и быстрое удаление загрязнений. В чистых зонах высшего класса обычно используется вертикальный однонаправленный (ламинарный) поток, при котором чистый воздух течет сверху вниз, подобно «воздушному поршню», для максимального эффективного удаления загрязняющих веществ.

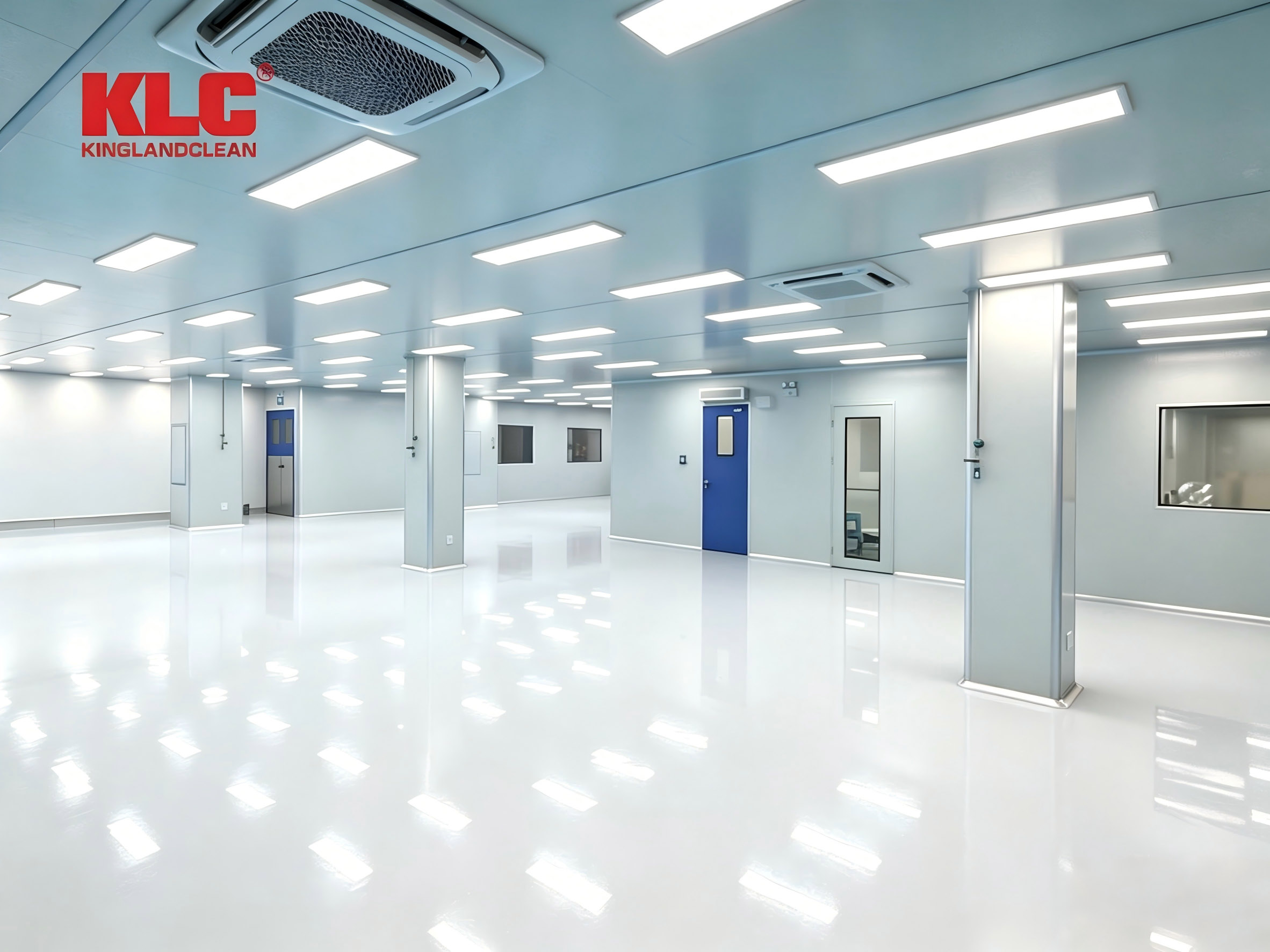

• Герметизация строительных конструкций: Стены, потолки и полы мастерской образуют «оболочку» чистого пространства. Все материалы должны быть гладкими, непылящими, пылеотталкивающими и коррозионностойкими, например, панели из цветной стали, листы из нержавеющей стали и самовыравнивающиеся эпоксидные полы. Все стыки должны быть обработаны закругленными краями и надежно герметизированы, а все трубопроводы должны быть скрыты, чтобы исключить любые «мертвые зоны», где может скапливаться грязь.

• Интеллектуальный динамический мониторинг:Современные чистые помещения представляют собой «умный живой организм». Благодаря использованию лазерных счетчиков частиц, датчиков температуры и влажности, а также измерителей перепада давления, в сочетании с… Система управления зданием (BMS)Благодаря этому обеспечивается круглосуточный мониторинг в режиме реального времени и автоматическая корректировка параметров окружающей среды, что позволяет незамедлительно выявлять и устранять любые незначительные отклонения.

Основное оружие: «Скайнет», созданный с помощью многоступенчатого фильтрационного оборудования.

Ключ к достижению максимальной очистки заключается в тщательно скоординированных действиях.система фильтрационного оборудованиякоторая функционирует как «суперлегкие» мастерской, обеспечивая многоуровневую защиту для гарантированного чистого воздуха.

• Первичные и среднеэффективные фильтры (предварительная фильтрация):Это первая линия защиты в системе очистки воздуха. Первичный фильтр (например, марки G4) задерживает крупные частицы размером более 5 микрон, включая пыль и волосы; фильтр средней эффективности (например, марки F8) дополнительно улавливает частицы среднего размера от 1 до 5 микрон. Их основная задача — защитить конечные высокоэффективные фильтры и продлить срок их службы.

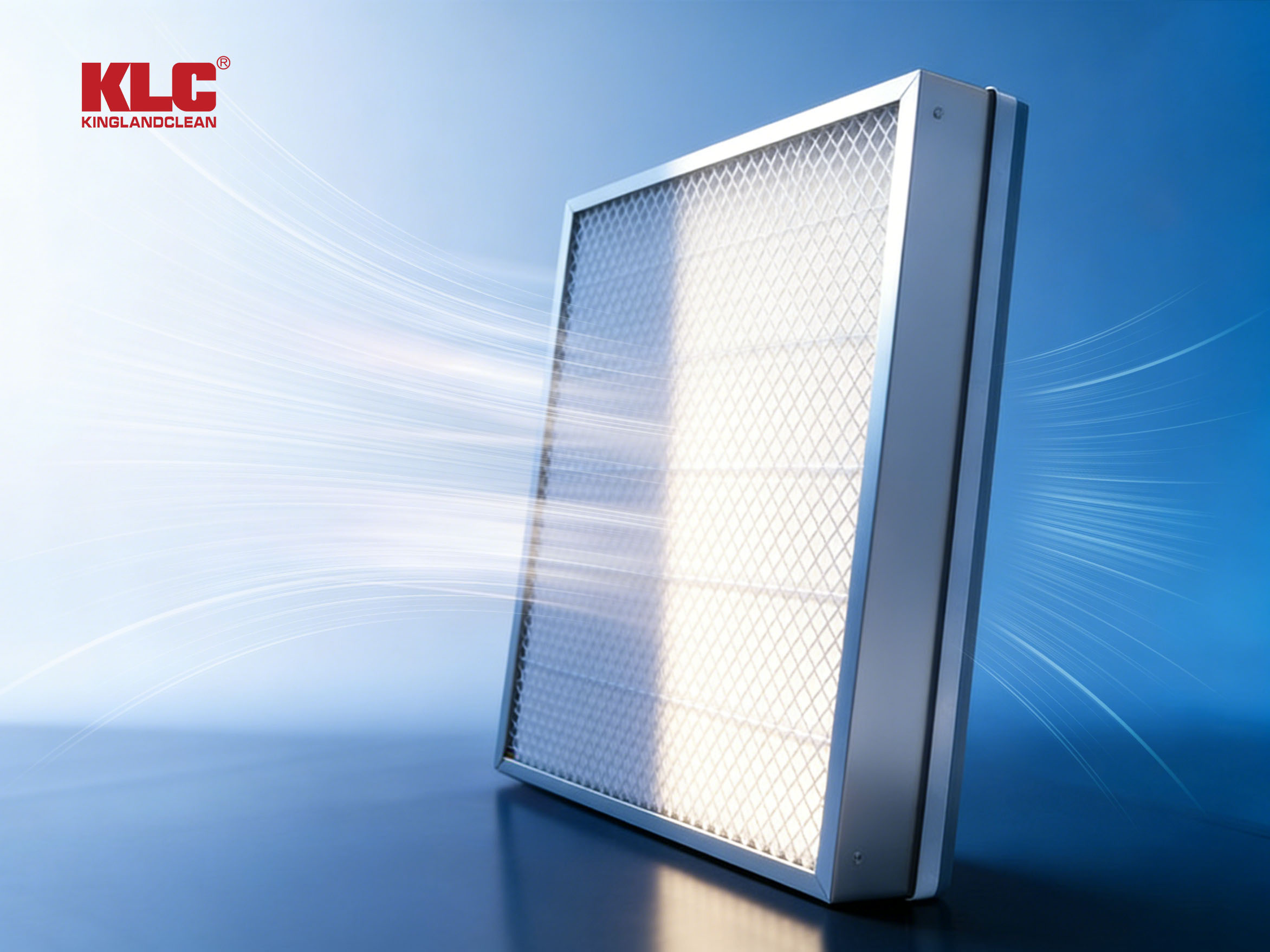

• Фильтры высокой/сверхвысокой эффективности (HEPA/ULPA):Это «сердце» чистой комнаты.Высокоэффективный фильтр для очистки воздуха от твердых частиц (HEPA)Фильтры способны улавливать 99,97% частиц размером до 0,3 микрона, а более совершенные фильтрыВоздух со сверхнизкой проникающей способностью (ULPA) Фильтры способны улавливать даже мельчайшие частицы. Устанавливаются в конце системы подачи воздуха (например, в Вентиляторный фильтрующий блок (ФФУ), Они являются окончательной гарантией того, что воздух, подаваемый в чистое помещение, соответствует требуемому уровню чистоты.

• Химические фильтры (контроль AMC):В передовых отраслях, таких как производство полупроводников, одного лишь контроля твердых частиц недостаточно. Газообразные молекулярные загрязнители (ГМЗ), такие как кислоты и щелочи, образующиеся в процессе обработки, имеют не меньшее значение. Химические фильтры, заполненные активированным углем или другими специализированными материалами, избирательно адсорбируют эти загрязнители на молекулярном уровне, обеспечивая более комплексную защиту производственного процесса.

Когда воздух очищается до предела, он перестаёт быть обычным воздухом и превращается в особую среду, обладающую высочайшей точностью и отвечающую строжайшим стандартам современной промышленности. От смартфонов в наших руках до спасительных вакцин, чистые помещения со своей «невидимой точностью» молчаливо поддерживают «видимые вершины» человеческой технологической цивилизации.
