Целевые ключевые слова: Цена потолка для ламинарного потока, эффективность фильтрации воздуха в чистых помещениях. Фильтр вентилятора FFU руководство по модулям

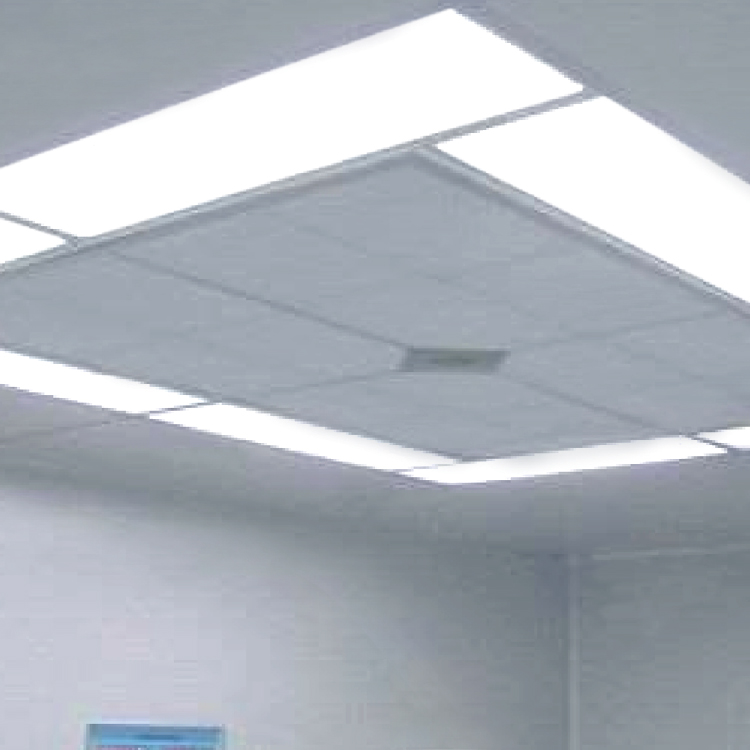

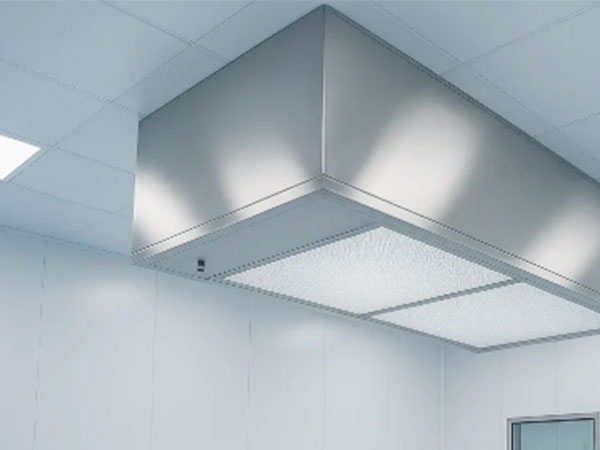

Потолочная система ламинарного потока на основе FFU обеспечивает покрытие класса ISO 5 за счет размещения модулей HEPA или ULPA с вентиляторами в герметичной верхней сетке, благодаря чему отфильтрованный воздух равномерно перемещается вниз по критической зоне. Эффективность зависит не столько от одного показателя FFU, сколько от покрытия потолка, скорости потока воздуха на поверхности, контроля утечек, конструкции системы возвратного воздуха, тепловых нагрузок и препятствий.
Проекты по улучшению качества воздуха успешны, когда производительность оборудования, окружающая среда и повседневное поведение рассматриваются как единая система. Для покупателей, ищущихпотолок ламинарного потока Что касается цены, то важный вопрос заключается не только в том, какой продукт купить, но и в том, какой результат необходимо поддерживать после установки. Эффективность удаления частиц, расход воздуха, падение давления, утечки, совместимость материалов, доступ, энергопотребление, тестирование и опыт оператора — все это влияет на результат.
KLC В международных проектах по созданию потолочных систем с ламинарным потоком воздуха сначала определяются область применения, загрязняющие вещества, рабочее состояние, доступное давление и документы, подтверждающие соответствие требованиям. Такой подход, основанный на требованиях, помогает избежать завышения размеров, низкой производительности оборудования и пробелов в документации.
Модульная сетка поддерживает блоки FFU, заглушки, освещение, спринклеры и герметичные соединения над технологическим процессом. Покупателям следует запросить стандарт испытаний, рабочую точку, допуск и подтверждающие документы. Без этой информации, казалось бы, точные показатели производительности могут вводить в заблуждение.
Каждый блок FFU обеспечивает локальный поток воздуха, в то время как групповые регуляторы балансируют скорость и компенсируют нагрузку на фильтры по всей системе. Это требование должно быть включено в утвержденную спецификацию с указанием ответственного лица и критерия соответствия/несоответствия. Это позволяет принимать объективные решения о вводе в эксплуатацию, когда в процесс вовлечено несколько поставщиков.
Возвратные каналы низкого уровня завершают вертикальный путь потока и помогают предотвратить рециркуляцию вихрей вокруг машин и операторов. На практике это означает, что оборудование, поток воздуха в помещении и перемещения оператора должны рассматриваться в комплексе. Мощный компонент не может компенсировать утечку через обходной канал или неконтролируемую процедуру.
Начните с определения защищаемой длины и ширины, затем зарезервируйте место для коммуникаций и определите эффективную площадь покрытия фильтра. При планировании жизненного цикла следует учитывать нагрузку на фильтр, энергопотребление, доступ, запасные части и время простоя. Эти факторы часто меняют предпочтительный вариант, даже если два продукта имеют схожие начальные характеристики.
Общий расход воздуха представляет собой сумму активных потоков FFU в выбранной рабочей точке, а не максимальное значение, указанное в каталоге. Его влияние следует проверять при предполагаемом расходе воздуха и условиях нагрузки, поскольку указанное в каталоге значение может не отражать эксплуатационные характеристики после установки.
Компьютерный анализ или исследования дымоудаления полезны в тех случаях, когда линии розлива, роботы, изоляторы или высокие инструменты нарушают поток. При планировании жизненного цикла следует учитывать нагрузку на фильтры, энергопотребление, доступность, запасные части и время простоя. Эти факторы часто меняют предпочтительный вариант, даже если два продукта имеют схожие начальные характеристики.
Стоимость зависит от количества FFU, класса фильтра, материала сетки, средств управления, мониторинга, доступа при установке и области квалификации. Проектировщики также должны уточнить, как будет проводиться осмотр, очистка и восстановление после эксплуатации. Простота обслуживания является частью устойчивого контроля загрязнения, а не дополнительной опцией.
Двигатели постоянного тока (EC/DC) изначально стоят дороже, чем обычные двигатели переменного тока, но могут снизить энергопотребление вентилятора и упростить балансировку. При планировании жизненного цикла следует учитывать нагрузку на фильтр, энергопотребление, доступность, запасные части и время простоя. Эти факторы часто меняют предпочтительный вариант, даже если два продукта имеют схожие начальные характеристики.
Оценка жизненного цикла должна включать замену фильтров, безопасный доступ, время простоя, электропитание, ввод в эксплуатацию и будущее расширение. На практике это означает, что оборудование, поток воздуха в помещении и перемещения оператора должны рассматриваться в комплексе. Надежный компонент не может компенсировать утечку через обходной канал или неконтролируемую процедуру.
Фактор | потолок FFU | потолок центральной подачи |
Источник воздуха | Интегрированная матрица FFU | Центральный напорный коллектор системы вентиляции и кондиционирования воздуха |
Балансирование | Регулировка скорости/группы для каждого блока | Балансировка демпферов/системы |
Масштабируемость | Высокий | Середина |
Доступ к потолку | на уровне модуля | Уровень пленума |
Наилучший вариант | Модульные большие критические зоны | Стабильные постоянные планировки |
Данная таблица является вспомогательным инструментом планирования, а не заменой оценки, специфичной для конкретного объекта. Сравнение показателей должно проводиться при одинаковых значениях расхода воздуха и условиях испытаний, а окончательная производительность должна быть проверена после установки. Компания KLC может согласовать чертежи, материалы, фильтры, двигатели, элементы управления и документацию с согласованными рабочими параметрами.
В запросе на коммерческое предложение следует включить следующее:
Нанесите на карту истинную критическую зону, а не контуры помещения.
Рассчитайте расход воздуха при рабочем давлении загруженного фильтра.
Обеспечить координацию освещения, противопожарной защиты, инженерных сетей и доступа для проведения технического обслуживания.
Моделирование путей возврата и эффектов препятствий.
Укажите параметры приемочных испытаний и параметры системы управления.
Обратитесь в KLC International с просьбой указать допущения и исключения, указанные в предложении. В четком ценовом предложении следует различать заводские испытания и испытания на объекте, поставляемые компоненты и работы сторонних организаций, а также номинальные характеристики и гарантированные значения.
При поступлении оборудования необходимо проверить его на наличие повреждений упаковки, правильность идентификации, размеры, герметичность, фильтры, приборы и документацию. Во время монтажа необходимо контролировать строительную пыль и защищать чувствительные среды. При вводе в эксплуатацию следует проверить направление и объем воздушного потока, перепад давления, работу сигнализации, блокировок, электробезопасность, уровень шума (при необходимости) и заявленные показатели чистоты или эффективности улавливания.
После передачи оборудования используйте техническое обслуживание по состоянию, подкрепленное плановыми проверками. Отслеживайте перепад давления и расход воздуха, исследуйте аномальные изменения, берегите запасные фильтры и документируйте их замену. Любое изменение рабочей среды, скорости вращения двигателя, планировки помещения, работы дверей, технологического оборудования или химического состава чистящих средств должно инициировать анализ рисков. Сервисные бригады KLC могут помочь определить необходимые запасные части и разработать план проверки, подходящий для конкретного применения.
Надежное предложение отделяет заявления от доказательств. Начните с проверки соответствия чертежей запрошенным размерам, направлению воздушного потока, доступу к коммуникациям, инженерным сетям и интерфейсам установки. Затем изучите отчеты о производительности для протестированной модели, метода испытаний, рабочей точки, состояния прибора, допустимого предела и прослеживаемого результата. Корпоративный сертификат качества может укрепить уверенность в процессах поставщика, но он не заменяет данные на уровне продукта или квалификацию установленной системы.
Также необходимо подтвердить порядок обработки отклонений и изменений в конструкции. На производительность могут влиять такие факторы, как используемые материалы, клеи, двигатели, датчики, материалы корпуса, уплотнения и производственные площадки. Для критически важных проектов требуется предварительное уведомление об изменениях, отслеживаемость серийных или партийных номеров, согласованные протоколы контроля и определенный процесс обработки несоответствий. Защита при транспортировке должна быть частью технического задания, поскольку смятые складки, поврежденный гель, деформированные корпуса или воздействие влаги могут сделать недействительным фильтр, в остальном соответствующий требованиям.
При сравнении коммерческих предложений следует учитывать общую стоимость поставленного оборудования: оборудование, фрахт, пошлины, монтаж, энергопотребление, расходные материалы, валидация, время простоя, гарантийное обслуживание и ожидаемый срок службы. Это позволяет принять более обоснованное решение, чем сравнение только покупной цены, и дает оперативным группам реалистичный бюджет на техническое обслуживание.
Наиболее распространенные ошибки — это выбор, основанный исключительно на заявленной эффективности, игнорирование давления в системе, использование заводского сертификата в качестве подтверждения производительности на объекте и откладывание доступа к техническому обслуживанию до завершения проектирования. Еще одна ошибка — предположение, что больший поток воздуха или более высокий класс фильтра всегда безопаснее. Избыточный поток воздуха может создавать турбулентность, увеличивать энергопотребление и нарушать технологические процессы; чрезмерное сопротивление может снижать подаваемый поток. Сбалансированная конструкция является одновременно более чистой и надежной.
Компания KLC International рекомендует документировать проектные основы и критерии приемки до размещения заказа. Этот единственный шаг делает сравнение поставщиков более справедливым и дает командам по вводу в эксплуатацию четкую цель.
На практике стандарты используют концепцию однонаправленного воздушного потока; ожидаются некоторые локальные возмущения, которые необходимо оценить.
В зависимости от целевого количества частиц и риска, связанного с технологическим процессом, может быть выбран фильтр HEPA H13/H14 или ULPA U15/U16.
Не всегда; зона покрытия проектируется с учетом критической зоны, целевого потока воздуха, планировки помещения и его классификации.
Разделите требуемый общий расход воздуха на проверенный расход воздуха на единицу оборудования, затем проверьте физическое покрытие и резервирование.
Количество FFU, высококачественные фильтры, конструкция из нержавеющей стали, сложная система управления, сложность монтажа и валидация.
Модульные сети часто допускают расширение, если для этого были спланированы конструкция, электрическая мощность, системы управления и возвратные линии.
Для исследования используется аэрозоль-мишень и метод сканирования вверх/вниз по потоку в соответствии с применимой процедурой.
Да. Они создают вихревые следы и могут препятствовать доступу чистого воздуха к открытому продукту.
Они привлекательны в тех случаях, когда важны переменная скорость, групповое управление, низкое энергопотребление или низкое тепловыделение.
Как минимум, необходимо провести качественные измерения количества частиц при заданном уровне заполненности помещения, подтвержденные тестами на поток воздуха и целостность фильтра.
Планируете проект, связанный с определением максимальной стоимости системы ламинарного потока? Поделитесь с KLC International информацией о применении, размерах, расходе воздуха, целевых показателях производительности, условиях эксплуатации, целевом рынке и необходимой испытательной документации. Команда KLC может проанализировать спецификацию, предложить практичную конфигурацию и подготовить коммерческое предложение, включающее оборудование, фильтры, системы управления и необходимые документы для проверки.
Запросите у компании KLC International техническую экспертизу или коммерческое предложение по потолочным системам с ламинарным потоком воздуха.
Техническое примечание: Окончательный выбор и соответствие требованиям должны быть подтверждены действующими стандартами, правилами, оценкой технологических рисков и условиями на площадке, применимыми к проекту.
