Производитель чистых камер, вертикальный ламинарный бокс для чистых работ

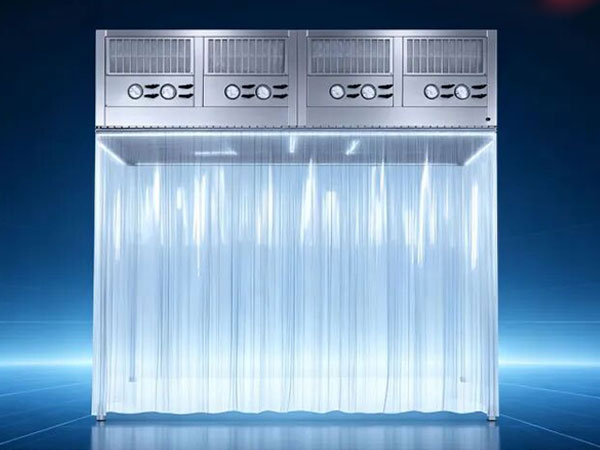

Чистая кабина, также называемая ламинарным боксом, создает локализованную рабочую зону класса ISO 5 путем сочетания жесткого или мягкого стенового ограждения с установленными на потолке вентиляторными фильтрующими блоками (ВФФ). Как правило, это быстрее, менее трудоемко и экономичнее, чем строительство полноценного чистого помещения, когда высококачественная защита требуется только для точек розлива, сборки, отбора проб или дозирования фармацевтических препаратов.
Успех проектов по улучшению качества воздуха зависит от того, насколько эффективно оборудование, окружающая среда и повседневное поведение рассматриваются как единая система. Для покупателей, ищущих производителя чистых камер, важный вопрос заключается не только в выборе продукта, но и в том, какой результат необходимо поддерживать после установки. Эффективность удаления частиц, воздушный поток, перепад давления, утечки, совместимость материалов, доступность, энергопотребление, тестирование и навыки оператора — все это влияет на результат.
KLC International подходит к чистая кабинка Проекты (с ламинарным потоком) начинаются с определения области применения, загрязняющих веществ, рабочего состояния, доступного давления и доказательств приемки. Этот метод, основанный на требованиях, помогает избежать завышения размеров, низкой производительности оборудования и пробелов в документации.
ФФУ забирают воздух из помещения через предварительные фильтры и HEPA-фильтрыЗатем необходимо подавать вертикальный поток воздуха с низкой турбулентностью через защищаемый технологический процесс. На практике это означает, что оборудование, поток воздуха в помещении и перемещения оператора должны рассматриваться совместно. Мощный компонент не может компенсировать утечку через обходной канал или неконтролируемую процедуру.
Мягкие ПВХ-занавеси подходят для частого доступа и гибкой планировки; жесткие панели улучшают устойчивость к давлению, внешний вид и обеспечивают изоляцию от внешних воздействий. При закупке этот параметр должен стать заявленным значением или результатом приемочных испытаний. Запись условий эксплуатации вместе с результатом также повышает надежность последующего поиска и устранения неисправностей.
Обратный поток воздуха обычно выходит на низком уровне через открытые зазоры или вентиляционные решетки, поэтому размещение оборудования не должно препятствовать нисходящему потоку. Покупателям следует запросить стандарт испытаний, рабочую точку, допуск и подтверждающие документы. Без этой информации, казалось бы, точные показатели производительности могут вводить в заблуждение.
Чистый верстак защищает компактную рабочую поверхность, в то время как кабина защищает операторов, оборудование и более обширную технологическую зону. На практике это означает, что оборудование, циркуляция воздуха в помещении и перемещения оператора должны рассматриваться в комплексе. Прочный компонент не может компенсировать утечку воздуха или неконтролируемую процедуру.
Ни одно из этих устройств автоматически не является боксом биологической безопасности: защита продукта и изоляция персонала — это разные инженерные цели. Покупателям следует запросить стандарт испытаний, рабочую точку, допуск и подтверждающие документы. Без этой информации, казалось бы, точные показатели производительности могут вводить в заблуждение.
Правильный выбор зависит от масштаба технологического процесса, риска загрязнения, частоты доступа, а также от необходимости отвода выхлопных газов или изоляции опасных материалов. Его эффективность следует проверить при предполагаемых условиях расхода воздуха и нагрузки, поскольку указанные в каталоге характеристики могут не отражать реальную работу после установки.
Типичные области применения включают поддержку асептического розлива, сборку медицинских изделий, стерильную подготовку компонентов, прецизионную электронику, контроль качества и дозирование фармацевтических препаратов. Это требование должно быть включено в утвержденную спецификацию с указанием ответственного лица и критерия соответствия/несоответствия. Это позволяет принимать объективные решения о вводе в эксплуатацию, когда в процесс вовлечено несколько поставщиков.
Кабина особенно эффективна, когда окружающая среда контролируется, но не требует такой же классификации, как критическая зона. Покупателям следует запросить стандарт испытаний, рабочую точку, допуск и подтверждающие документы. Без этой информации, казалось бы, точные показатели производительности могут ввести в заблуждение.
Квалификационные испытания должны подтверждать количество частиц, равномерность скорости потока, время восстановления, целостность фильтра и визуализацию воздушного потока в рабочих условиях. При закупке этот показатель должен стать заявленным значением или результатом приемочных испытаний. Запись рабочих условий вместе с результатом также повышает надежность последующего поиска и устранения неисправностей.
Фактор | Чистая кабинка | Чистая скамейка | Полностью чистая комната |
След | Настроено под процесс | Крепится к рабочей поверхности | По всей комнате |
Типичный класс | локальная зона ISO 5 | Рабочая зона ISO 5 | ISO 5-8 |
Переезд | Возможный | Легкий | Трудный |
Капитальные работы | Низкий до среднего | Низкий | Высокий |
Данная таблица является вспомогательным инструментом планирования, а не заменой оценки, специфичной для конкретного объекта. Сравнение показателей должно проводиться при одинаковых значениях расхода воздуха и условиях испытаний, а окончательная производительность должна быть проверена после установки. Компания KLC может согласовать чертежи, материалы, фильтры, двигатели, элементы управления и документацию с согласованными рабочими параметрами.
В запросе на коммерческое предложение следует включить следующее:
Определите защищаемую площадь и высоту оборудования.
Подтвердите целевой класс ISO и фоновые условия в помещении.
Выберите конструкцию с мягкими или жесткими стенами.
Укажите количество фильтрующих элементов, класс HEPA, освещение, средства управления и мониторинг.
Планируйте подъездные пути, инженерные коммуникации, обратные пути и квалификационные испытания.
Обратитесь в KLC International с просьбой указать допущения и исключения, указанные в предложении. В четком ценовом предложении следует различать заводские испытания и испытания на объекте, поставляемые компоненты и работы сторонних организаций, а также номинальные характеристики и гарантированные значения.
При поступлении оборудования необходимо проверить его на наличие повреждений упаковки, правильность идентификации, размеры, герметичность, фильтры, приборы и документацию. Во время монтажа необходимо контролировать строительную пыль и защищать чувствительные среды. При вводе в эксплуатацию следует проверить направление и объем воздушного потока, перепад давления, работу сигнализации, блокировок, электробезопасность, уровень шума (при необходимости) и заявленные показатели чистоты или эффективности улавливания.
После передачи оборудования используйте техническое обслуживание по состоянию, подкрепленное плановыми проверками. Отслеживайте перепад давления и расход воздуха, исследуйте аномальные изменения, берегите запасные фильтры и документируйте их замену. Любое изменение рабочей среды, скорости вращения двигателя, планировки помещения, работы дверей, технологического оборудования или химического состава чистящих средств должно инициировать анализ рисков. Сервисные бригады KLC могут помочь определить необходимые запасные части и разработать план проверки, подходящий для конкретного применения.
Надежное предложение отделяет заявления от доказательств. Начните с проверки соответствия чертежей запрошенным размерам, направлению воздушного потока, доступу к коммуникациям, инженерным сетям и интерфейсам установки. Затем изучите отчеты о производительности для протестированной модели, метода испытаний, рабочей точки, состояния прибора, допустимого предела и прослеживаемого результата. Корпоративный сертификат качества может укрепить уверенность в процессах поставщика, но он не заменяет данные на уровне продукта или квалификацию установленной системы.
Также необходимо подтвердить порядок обработки отклонений и изменений в конструкции. На производительность могут влиять такие факторы, как используемые материалы, клеи, двигатели, датчики, материалы корпуса, уплотнения и производственные площадки. Для критически важных проектов требуется предварительное уведомление об изменениях, отслеживаемость серийных или партийных номеров, согласованные протоколы контроля и определенный процесс обработки несоответствий. Защита при транспортировке должна быть частью технического задания, поскольку смятые складки, поврежденный гель, деформированные корпуса или воздействие влаги могут сделать недействительным фильтр, в остальном соответствующий требованиям.
При сравнении коммерческих предложений следует учитывать общую стоимость поставленного оборудования: оборудование, фрахт, пошлины, монтаж, энергопотребление, расходные материалы, валидация, время простоя, гарантийное обслуживание и ожидаемый срок службы. Это позволяет принять более обоснованное решение, чем сравнение только покупной цены, и дает оперативным группам реалистичный бюджет на техническое обслуживание.
Наиболее распространенные ошибки — это выбор, основанный исключительно на заявленной эффективности, игнорирование давления в системе, использование заводского сертификата в качестве подтверждения производительности на объекте и откладывание доступа к техническому обслуживанию до завершения проектирования. Еще одна ошибка — предположение, что больший поток воздуха или более высокий класс фильтра всегда безопаснее. Избыточный поток воздуха может создавать турбулентность, увеличивать энергопотребление и нарушать технологические процессы; чрезмерное сопротивление может снижать подаваемый поток. Сбалансированная конструкция является одновременно более чистой и надежной.
Компания KLC International рекомендует документировать проектные основы и критерии приемки до размещения заказа. Этот единственный шаг делает сравнение поставщиков более справедливым и дает командам по вводу в эксплуатацию четкую цель.
Да, при условии надлежащего проектирования и проверки воздушного потока, степени покрытия HEPA-фильтром, герметичности корпуса, чистоты фона и правил эксплуатации.
В большинстве защитных камер для продукции используется слегка избыточное давление по отношению к окружающему помещению, хотя точная концепция давления зависит от степени риска.
Они подходят для многих неопасных применений, но жесткие панели обеспечивают лучшее разделение и контроль давления.
Количество зависит от площади кабины, целевого объема воздухообмена, скорости потока воздуха на фильтре, тепловой нагрузки и наличия препятствий; его следует рассчитывать, а не предполагать.
Нет. Стандартная кабина не предусматривает наличие сертифицированного персонала или мер по изоляции от биологических угроз.
Используйте данные о перепаде давления, результатах проверки целостности, производительности воздушного потока, времени работы и риске загрязнения, а не только календарь.
Часто да, при условии, что при установке и исследованиях воздушных потоков учитываются высота, тепловые потоки и зоны турбулентности.
К распространенным методам проверки относятся: проверка целостности HEPA-фильтра, скорости потока, классификации частиц, степени извлечения, давления, уровня шума, освещенности и визуализации воздушного потока.
Планируете проект с участием производителя чистых камер? Поделитесь с нами информацией о применении, размерах, воздушном потоке, целевых характеристиках, условиях эксплуатации, целевом рынке и необходимой документации по испытаниям. KLC Международный. Команда KLC может проанализировать техническое задание, предложить практичную конфигурацию и подготовить коммерческое предложение, включающее оборудование, фильтры, системы управления и требования к проверке.
Запросите у компании KLC International техническую экспертизу или коммерческое предложение на поставку чистых кабин (ламинарных боксов).
Техническое примечание: Окончательный выбор и соответствие требованиям должны быть подтверждены действующими стандартами, правилами, оценкой технологических рисков и условиями на площадке, применимыми к проекту.
