При выборе лабораторного стола или ламинарного бокса одним из наиболее важных решений является выбор между ними. вертикальный и горизонтальный Конфигурации воздушного потока. Обе обеспечивают условия эксплуатации в соответствии со стандартами ISO Class 5 (Class 100), но предназначены для разных областей применения, соответствуют различным требованиям безопасности и эргономическим потребностям. Понимание их различий гарантирует оптимальную производительность, защиту пользователя и целостность технологического процесса.

Как работает ламинарный поток

Ламинарный поток — это поток воздуха, движущийся параллельными слоями с равномерной скоростью, как правило, через HEPA- или ULPA-фильтр. Этот однонаправленный поток воздуха удаляет частицы, поддерживая стерильность рабочего пространства. Направление этого потока — вертикальное (сверху вниз) или горизонтальное (сзади вперед) — определяет поведение и пригодность рабочего стола.

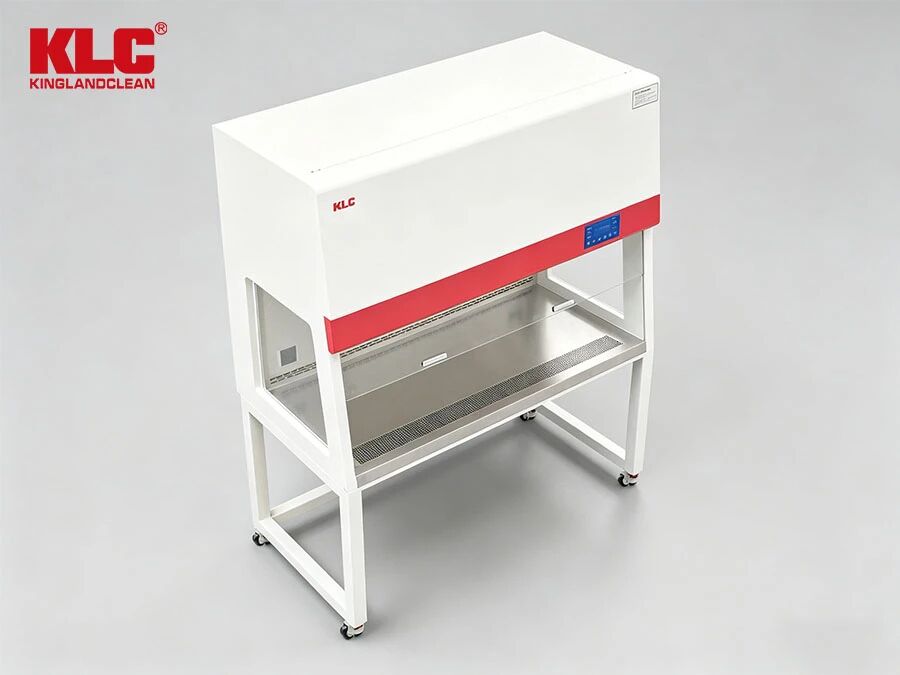

Вертикальные ламинарные боксы

Схема воздушного потока

Воздух забирается сверху, проходит через потолочный HEPA-фильтр и направляется вниз над рабочей поверхностью, после чего выходит через перфорации в основании или передней решетке.

Основные преимущества

• Защита пользователяПоток воздуха, направленный вниз, создает воздушную завесу, которая помогает предотвратить попадание загрязняющих веществ к оператору.
• Эффективное использование пространстваТребует меньшей глубины; идеально подходит для лабораторий с ограниченной площадью.
• ЭргономикаБеспрепятственный доступ спереди обеспечивает естественное положение рук и лучшую видимость.
• Контроль перекрестного загрязнения: При работе с несколькими предметами вероятность переноса частиц из одного образца в другой снижается.

Типичные приложения

• Культивирование клеток и тканевая инженерия
• Микробиологические исследования и приготовление асептических питательных сред.
• Фармацевтическое компаундирование (неопасные вещества)
• Сборка электроники, где предпочтительнее удаление частиц сверху вниз.

Ограничения

• Турбулентность может возникнуть, если высокое оборудование блокирует нисходящий поток воздуха.
• Не подходит для опасных материалов (не обеспечивает герметичность; вместо этого используйте боксы биологической безопасности).

Стенды для горизонтального ламинарного потока

Схема воздушного потока

Воздух поступает сзади, проходит через установленный сзади HEPA-фильтр и циркулирует. горизонтально по рабочей поверхности в направлении оператора.

Основные преимущества

• Превосходная защита продукцииПрямой, непрерывный поток воздуха через рабочую зону минимизирует турбулентность над чувствительными материалами.
• Идеально подходит для чувствительных процессов.Отлично подходит для работы в открытых емкостях, где критически важен стабильный однонаправленный поток.
• Упрощенное техническое обслуживаниеЗамена фильтра часто проще благодаря доступу с задней стороны.

Типичные приложения

• Стерильная фильтрация и заполнение питательной средой.
• Обработка оптических линз и полупроводников
• Подготовка образцов для аналитического прибора
• Любой процесс, требующий максимальной защиты продукта при низком риске микробной нагрузки.

Ограничения

• Отсутствие защиты пользователяВоздух подается непосредственно на оператора — непригоден для работы с биологически опасными веществами, токсинами или летучими химическими соединениями.
• Большая площадь покрытияДля поддержания надлежащей динамики воздушного потока требуется большая глубина скамьи.
• Риск перекрестного зараженияЧастицы от вышестоящих элементов могут переноситься вниз по течению в другие пробы.

Таблица критического сравнения

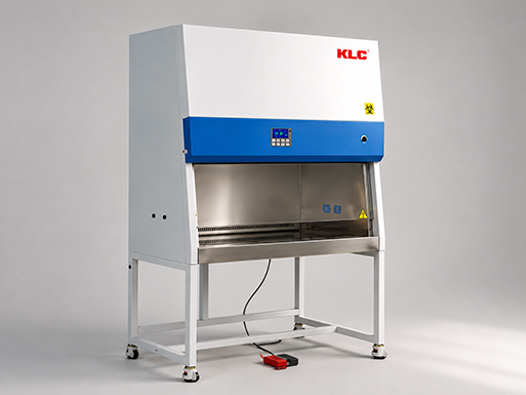

⚠️ Примечание по технике безопасности: Ни вертикальные, ни горизонтальные чистые боксы не предназначены для работы с опасными биологическими агентами, радиоактивными материалами или токсичными химическими веществами. Для таких работ используйте сертифицированные боксы биологической безопасности (БББ) или вытяжные шкафы для химических веществ.

Критерии отбора

Выберите вертикальный ламинарный поток, если:

• Вы отдаете приоритет комфорту пользователя и умеренной защите.
• Глубина рабочего пространства ограничена.
• Вы работаете с несколькими образцами одновременно.
• В вашем случае речь идет о неопасных биологических материалах.

Выберите горизонтальный ламинарный поток, если:

• Стерильность продукции имеет первостепенное значение, и риск воздействия на пользователя не вызывает опасений.
• Вы работаете с открытыми контейнерами, содержащими особо конфиденциальную информацию.
• Для проверки технологического процесса необходимо свести к минимуму нарушение воздушного потока над рабочей зоной.
• Вы работаете исключительно с инертными или неопасными веществами.

Соответствие стандартам и требованиям

Обе конфигурации должны соответствовать соответствующим стандартам:

• ISO 14644-1Классификация чистоты воздуха в чистых помещениях
• NSF/ANSI 49Характеристики бокса биологической безопасности (только для боксов биологической безопасности)
• Приложение 1 к GMP ЕСРекомендации по асептической обработке
• УТП <797> / <800>Стандарты для приготовления лекарственных смесей (примечание: чистые рабочие столы ≠ герметичные защитные устройства)

При установке и ежегодно после этого всегда проверяйте скорость воздушного потока, целостность фильтра и количество частиц.

Заключительные мысли

Выбор между вертикальным и горизонтальным ламинарным потоком — это не вопрос того, какой из них «лучше», а вопрос... пригодный для использования по назначениюНеправильное применение может привести к загрязнению, повреждению данных или инцидентам, связанным с безопасностью. Перед инвестированием проведите тщательную оценку рисков, учитывая используемые материалы, процессы, нормативно-правовую базу и рабочий процесс оператора. В случае сомнений проконсультируйтесь с сертифицированным инженером по чистым помещениям или специалистом по промышленной гигиене, чтобы убедиться в соответствии научным требованиям и требованиям безопасности.
