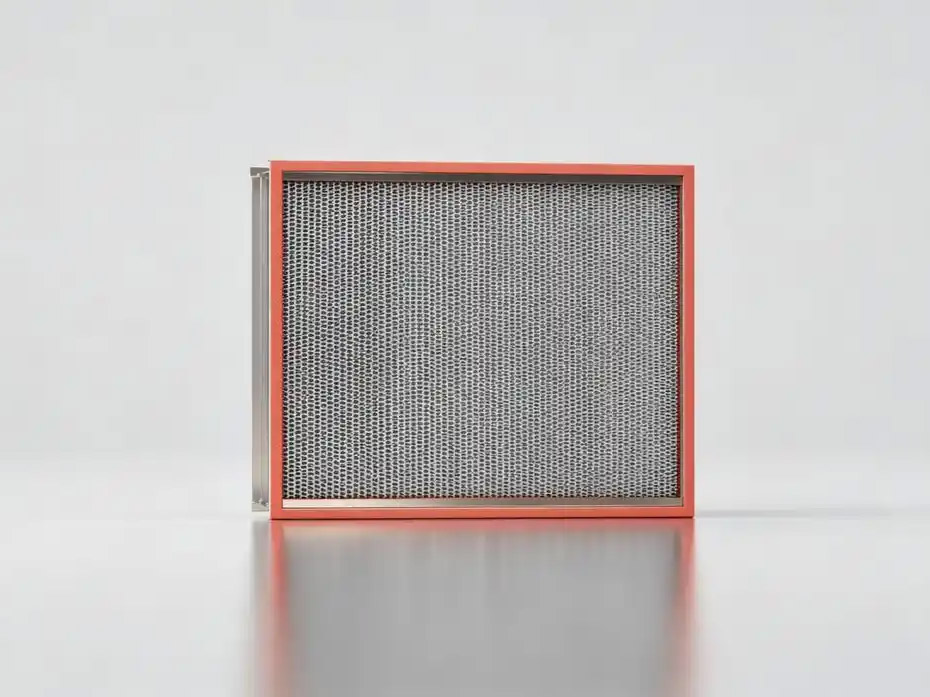

Выбор правильного HEPA-фильтр Для обеспечения высокого качества необходимо найти баланс между эффективностью и эксплуатационными расходами. В то время как фильтры H13 и H14 улавливают до 99,995% частиц на уровне MPPS, фильтры U15 и U16 ULPA достигают 99,99995%, что делает их критически важными для полупроводниковых заводов, но излишне дорогими для систем отопления, вентиляции и кондиционирования воздуха в целом.

Это исчерпывающее руководство для покупателей B2B объясняет стандартные классы эффективности фильтров EN 1822: H13, H14, U15 и U16. Оно разработано, чтобы помочь специалистам по закупкам, директорам предприятий и инженерам чистых помещений сравнивать характеристики, оценивать влияние на энергопотребление и выбирать правильные классы фильтров, не излишне детализируя спецификации.

Понимание стандарта EN 1822 и MPPS

Фильтры HEPA (высокоэффективные фильтры для очистки воздуха от твердых частиц) и фильтры ULPA (фильтры со сверхнизкой проникающей способностью) классифицируются в соответствии с европейским стандартом EN 1822, который также является основой для международного стандарта ISO 29463. В отличие от обычных фильтров для систем ОВКВ, которые тестируются с использованием эффективности очистки от пыли в отдельных точках или синтетической пылевой нагрузки, фильтры HEPA и ULPA оцениваются на основе их характеристик по следующим параметрам: Наиболее проникающий размер частиц (MPPS).

Физика фильтрации воздуха диктует, что частицы разных размеров улавливаются различными физическими механизмами:

• Инерционное столкновение и перехват: Захват более крупных частиц (размером более 0,5 микрон), которые не могут преодолеть извилистый путь вокруг волокон фильтра.

• Броуновская диффузия: Захватывает очень мелкие частицы (меньше 0,1 микрона), которые случайным образом перемещаются в результате столкновений молекул, что делает их весьма вероятными при столкновении с волокном.

• Разрыв (MPPS)В пределах этих двух диапазонов размеров — обычно от 0,1 до 0,25 микрон — ни один из механизмов не является идеально эффективным. Этот конкретный диапазон соответствует наиболее проникающему размеру частиц. Поскольку это самый сложный для улавливания размер, стандарт EN 1822 требует, чтобы фильтры тестировались точно при их максимально проникающем размере частиц (MPPS). Если фильтр успешно блокирует 99,995% частиц при своем MPPS, гарантируется, что он будет улавливать более крупные и более мелкие частицы с еще большей эффективностью.

Таблица классификации фильтров EN 1822

Примечание: "Общий" обозначает среднюю эффективность по всей поверхности фильтра, в то время как "Местный" Относится к эффективности, измеренной в любой отдельной точке (точке утечки) во время автоматического сканирования.

Поиск поставщиков и выбор поставщиков

При закупке фильтров для чистых помещений покупатели B2B должны сотрудничать с производителями, предлагающими весь спектр HEPA и ULPA фильтров, от мини-складчатых фильтров H13 до высокоэффективных панелей U16. Работа с комплексным поставщиком гарантирует, что вы сможете приобрести именно тот тип фильтра, который необходим для различных секций вашего предприятия, в рамках одного договора купли-продажи.

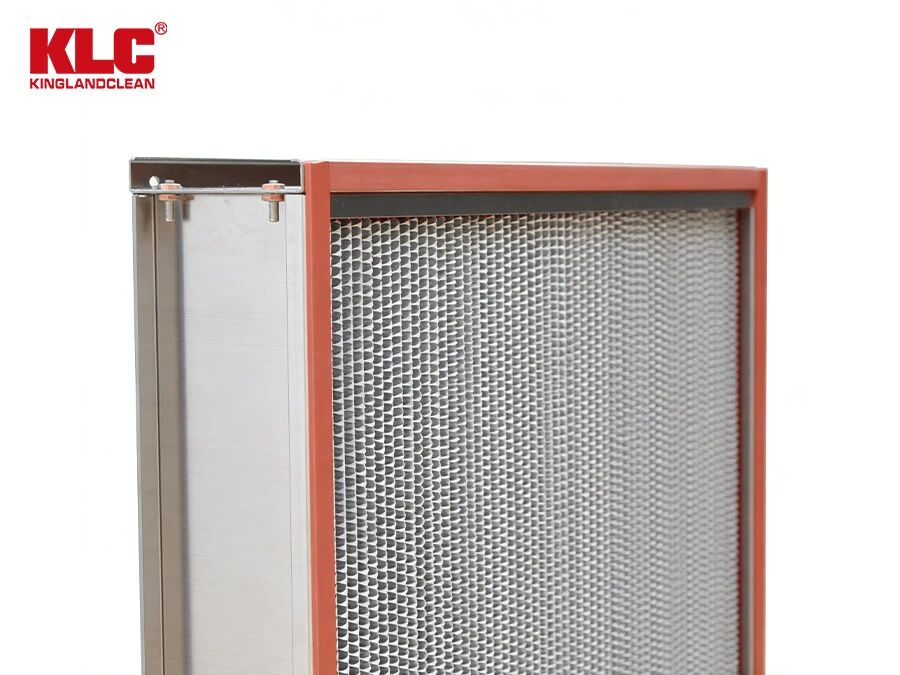

Надежный поставщик, такой как KLC, предлагает полностью сертифицированные фильтры H13, H14, U15 и U16. Для гарантии отсутствия утечек KLC проводит 100% заводские испытания на герметичность на автоматизированных сканирующих стендах для испытаний на масляный туман в полном соответствии со стандартом EN 1822. Каждый фильтр поставляется с индивидуальным серийным протоколом испытаний, в котором указаны его точное начальное сопротивление, скорость потока на поверхности и общая/локальная эффективность, что обеспечивает полную прослеживаемость результатов аудита.

Экономические издержки, связанные с избыточным определением спецификаций

Одна из самых распространенных ошибок, допускаемых менеджерами по закупкам, — это «избыточное спецификационирование», то есть приобретение фильтра более высокого класса, чем это фактически требуется для процесса. Например, покупка фильтра U15 ULPA для рабочего места класса ISO 7. Такое избыточное спецификационирование влечет за собой серьезные долгосрочные финансовые потери:

1. Штраф за капитальные затраты (CapEx)Фильтр U15 ULPA идентичных размеров может стоить на 50–100% дороже, чем фильтр H13 HEPA. Для крупных предприятий, требующих сотен фильтрующих модулей, эта разница может означать десятки тысяч долларов неэффективно использованных капитальных средств.

2. Штраф за превышение операционных расходов (OpEx)Для повышения эффективности требуется более плотная стекловолоконная бумага с более тонкими волокнами. Это значительно увеличивает начальное сопротивление фильтра (перепад давления). Фильтр HEPA H13 обычно имеет начальный перепад давления 110–130 Па, в то время как фильтр U15 — 150–200 Па. Чтобы прокачать тот же объем воздуха через более плотный фильтр U15, вентиляторам AHU приходится работать интенсивнее и потреблять значительно больше электроэнергии.

3. Срок службы и штраф за заменуБолее плотные фильтры засоряются быстрее. Без дорогостоящей многоступенчатой ​​предварительной фильтрации (например, G4 + F9) высококачественные ULPA-фильтры достигают предела своей износостойкости гораздо быстрее, чем HEPA-фильтры, что приводит к сокращению циклов замены и увеличению затрат на рабочую силу и утилизацию.

Советы по выбору отрасли

Чтобы выбрать правильный класс фильтра, не переплачивая, воспользуйтесь этой отраслевой матрицей принятия решений, основанной на классе чистых помещений и требованиях к применению:

Таблица выбора степени фильтрации по отраслям и классам ISO

Часто задаваемые вопросы

В чём основное различие между HEPA-фильтром (H13/H14) и ULPA-фильтром (U15/U16)?

Основное различие заключается в эффективности и размере частиц, которые они должны улавливать. HEPA-фильтры (H13 и H14) рассчитаны на улавливание не менее 99,95% и 99,995% частиц с наиболее высоким размером частиц (MPPS, обычно 0,3 микрона) соответственно. ULPA-фильтры (U15 и U16) более плотные, улавливая не менее 99,9995% и 99,99995% частиц с меньшим размером частиц (MPPS, обычно 0,12 микрона).

Что означает «Максимальный размер проникающих частиц» (MPPS) и почему это важно?

Показатель MPPS обозначает размер частиц, которые наиболее трудно улавливаются воздушным фильтром — обычно от 0,1 до 0,25 микрон. Частицы большего размера легко улавливаются инерционным ударом, а более мелкие — броуновской диффузией. Поскольку MPPS представляет собой самое слабое место фильтра, стандарт EN 1822 требует измерения эффективности именно при этом размере частиц для обеспечения гарантии производительности в наихудшем случае.

Как падение давления влияет на долгосрочную стоимость HEPA-фильтра?

Падение давления (сопротивление) напрямую определяет количество электроэнергии, необходимой вентиляторам для поддержания воздушного потока в чистом помещении. Более высокое начальное падение давления (например, 200 Па для U15 по сравнению со 120 Па для H13) заставляет двигатели вентиляторов работать на более высоких скоростях. За 3-5 лет службы фильтра совокупные затраты на эту дополнительную электроэнергию могут превысить стоимость самого фильтра.

Можно ли заменить фильтр H13 на фильтр H14 в существующем фильтре FFU?

Да, в большинстве случаев физически можно заменить фильтр H13 на фильтр H14, поскольку их размеры идентичны. Однако фильтр H14 имеет большее начальное падение давления. Необходимо убедиться, что двигатель вентиляторно-фильтрационного блока (FFU) обладает достаточной статической мощностью для поддержания требуемой скорости потока (0,45 м/с) при установленном более плотном фильтре.

В чём разница между общей эффективностью и локальной эффективностью в стандарте EN 1822?

Общая эффективность — это средняя скорость захвата, измеренная по всей поверхности фильтра. Локальная эффективность — это скорость захвата, измеренная в любой отдельной точке во время автоматического сканирования зондом. Например, фильтр H14 должен иметь общую эффективность ≥99,995%, а его локальная эффективность не может опускаться ниже 99,975% ни в одной точке, что гарантирует отсутствие микропор.

Почему в чистых помещениях для полупроводниковой промышленности требуются фильтры ULPA (U15/U16)?

В чистых помещениях для производства полупроводников используются стандарты ISO от 1 до 4, где даже одна частица размером более 0,1 микрона может попасть на кремниевую пластину и вызвать короткое замыкание микроскопических транзисторных цепей. HEPA-фильтры недостаточны, поскольку пропускают лишь небольшой процент частиц размером менее 0,3 микрона. Для улавливания этих субмикронных частиц и обеспечения высокой производительности пластин необходимы ULPA-фильтры.

Как скорость потока воздуха влияет на эффективность и срок службы HEPA-фильтров?

Стандартная скорость потока на рабочей поверхности HEPA-фильтров составляет 0,45 м/с (90 футов в минуту). Увеличение скорости потока сверх этого предела приводит к более быстрому прохождению частиц через фильтрующий материал, сокращая время контакта для броуновской диффузии и снижая эффективность фильтра. Это также значительно увеличивает перепад давления, сокращая срок службы фильтра.

Как проверить эффективность HEPA-фильтра и наличие протечек после установки?

Установленные HEPA-фильтры проверяются с помощью аэрозольного фотометра или дискретного счетчика частиц в соответствии со стандартом ISO 14644-3. Техники распыляют контрольный аэрозоль (например, PAO или DOP) перед фильтром, затем сканируют послефильтра поверхность и уплотнительную раму зондом. Любое показание концентрации, превышающее 0,01% от концентрации контрольного аэрозоля перед фильтром, указывает на утечку, которую необходимо устранить.

Каков ожидаемый срок службы HEPA-фильтра H14 в фармацевтической чистой комнате?

Ожидаемый срок службы HEPA-фильтра H14 в чистом помещении обычно составляет от 3 до 5 лет при условии строгого соблюдения многоступенчатой ​​предварительной фильтрации. Предварительные фильтры (такие как G4 и F9) необходимо заменять каждые 3–6 месяцев для улавливания крупной пыли. Если пренебрегать заменой предварительных фильтров, основной HEPA-фильтр засорится в течение 12–18 месяцев.

Можно ли очистить или промыть HEPA- и ULPA-фильтры для восстановления их эффективности?

Нет, стандартные HEPA и ULPA фильтры изготавливаются из тонкой, сверхтонкой бумаги из боросиликатного стекловолокна, скрепленной органическими связующими веществами. Промывка или опрыскивание этих фильтров водой, растворителями или сжатым воздухом приведет к разрыву волокон, растворению связующих веществ и образованию микроскопических отверстий, что полностью уничтожит их фильтрующие свойства и аннулирует сертификацию.

Заключение и рекомендации

Выбор правильного класса HEPA или ULPA-фильтра требует тщательного баланса между требованиями к чистоте, первоначальными инвестициями и долгосрочными затратами на электроэнергию. Для большинства общих фармацевтических и стерильных промышленных применений HEPA-фильтры H14 обеспечивают превосходную защиту без высокого перепада давления, характерного для ULPA-фильтров. ULPA-фильтры следует использовать в критически важных зонах полупроводниковой и нанотехнологической промышленности.

Чтобы ваше предприятие выбрало наиболее эффективную и экономичную конфигурацию фильтрации, всегда консультируйтесь с сертифицированным производителем, предоставляющим независимые отчеты о тестировании. Ознакомьтесь с полным ассортиментом сертифицированных систем фильтрации HEPA и ULPA от KLC, посетив наш сайт. KLC International Cleanroom Systems
