Выбор между мини-складчатыми и традиционными HEPA-фильтрами с алюминиевым сепаратором зависит от ограниченности пространства, рабочих температур и влажности; мини-складчатые фильтры отличаются компактными размерами и малым весом благодаря использованию термоплавких сепараторов, в то время как фильтры с алюминиевым сепаратором обеспечивают превосходную долговечность в условиях высоких температур (до 350 °C) и высокой влажности.

Внутреннее строение: мини-складки и разделительные конструкции.

Основное различие между мини-складчатыми HEPA-фильтрами и традиционными HEPA-фильтрами с глубокими складками заключается в их внутренней структуре, а именно в способе складывания и фиксации фильтрующего материала.

1. Миниатюрные складчатые HEPA-фильтры: современное решение

Миниатюрные складчатые фильтры представляют собой современную эволюцию конструкции HEPA-фильтров. В них используется очень тонкий стекловолоконный материал, сложенный в плотно упакованные неглубокие складки (обычно высотой от 20 до 50 мм). * Механизм разделения: Вместо гофрированных листов в мини-складчатых фильтрах используются непрерывные полосы термопластичного термоплавкого клея (клеевые линии), расположенные с точными интервалами. Эти клеевые полосы действуют как разделители, удерживая складки материала открытыми и поддерживая равномерное, узкое расстояние между складками. * Плотность материала: За счет исключения физических алюминиевых или бумажных разделителей можно значительно увеличить плотность складок, упаковав их в раму меньшей глубины. Это максимизирует площадь активной поверхности материала относительно общей толщины фильтра, что позволяет создавать сверхтонкие профили рам (толщиной от 50 до 90 мм).

2. HEPA-фильтры с глубокими складками: надежные и долговечные.

Фильтры HEPA с разделителем имеют классическую конструкцию с глубокими складками. Стекловолоконный фильтрующий материал сложен глубокими, чередующимися складками по всей глубине фильтрующей рамы (обычно от 150 до 292 мм). * Механизм разделения: Для обеспечения разделения этих глубоких складок и предотвращения их сжатия под давлением воздушного потока между каждой складкой вставляются гофрированные разделители. Эти разделители обычно изготавливаются из сверхтонкой гофрированной алюминиевой фольги или специальной влагостойкой бумаги. * Расстояние между фильтрующими элементами: Гофрированная структура создает равномерные, широкие воздушные каналы по всей глубине фильтра, обеспечивая высокоравномерный ламинарный воздушный поток и высокую механическую стабильность.

Таблица сравнения данных: мини-складчатые и разделительные HEPA-фильтры

Понимание показателей эффективности обоих типов фильтров имеет решающее значение для правильного выбора спецификации на этапе проектирования системы отопления, вентиляции и кондиционирования воздуха.

 Когда используются разделительные фильтры Win: Критические приложения

Несмотря на растущую популярность мини-складчатых фильтров, разделительные HEPA-фильтры остаются незаменимыми в ряде ключевых промышленных сред:

Сверхвысокотемпературные условия: В высокотемпературных сушильных печах или фармацевтических туннелях для депирогенизации (работающих при температуре от 250°C до 350°C) термоплавкий клей расплавится и загорится. Единственным жизнеспособным вариантом являются сепараторные фильтры с использованием гофрированной алюминиевой фольги и рам из нержавеющей стали.

Высокая влажность и воздействие пара: В животноводческих исследованиях, биологических чистых помещениях и на предприятиях пищевой промышленности, подвергающихся регулярной стерилизации парообразным перекисью водорода (ППГ) или паровой очистке, алюминиевые сепараторные фильтры обеспечивают необходимую физическую жесткость, чтобы противостоять провисанию от влаги и разрыву фильтрующего материала.

Большие объемы воздушного потока и крупные системы: В мощных воздухообрабатывающих установках (ВУУ), работающих с высокими скоростями воздушного потока, глубокоскладчатые разделительные фильтры обеспечивают большую механическую прочность, предотвращая вибрацию складок и гарантируя равномерное распределение давления.

 Когда мини-складчатые фильтры выигрывают: стандартные области применения

Для большинства современных систем чистых помещений мини-складчатые HEPA-фильтры стали отраслевым стандартом:

Установки в условиях ограниченного пространства: Миниатюрные складки позволяют создавать фильтрующие блоки с вентиляторами (FFU) с общей толщиной профиля всего 150 мм, что экономит ценное пространство в потолочном пространстве современных чистых помещений на предприятиях по производству полупроводников и электроники.

Интеграция потолочной сетки: Благодаря своей легкой конструкции, мини-складчатые фильтры гораздо проще устанавливать в потолочные решетки, что снижает требования к несущей способности подвесной системы потолка чистого помещения.

Энергоэффективность и эксплуатационные расходы: Низкое начальное сопротивление мини-складчатых фильтров снижает энергопотребление воздуходувок FFU, что приводит к значительной долгосрочной экономии энергии в крупных чистых помещениях.

 Технические характеристики производства KLC

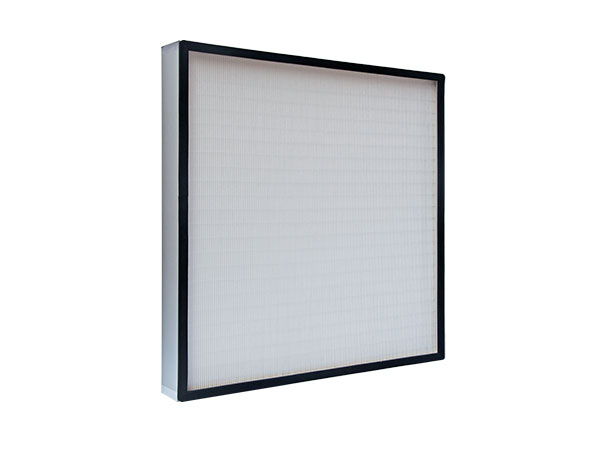

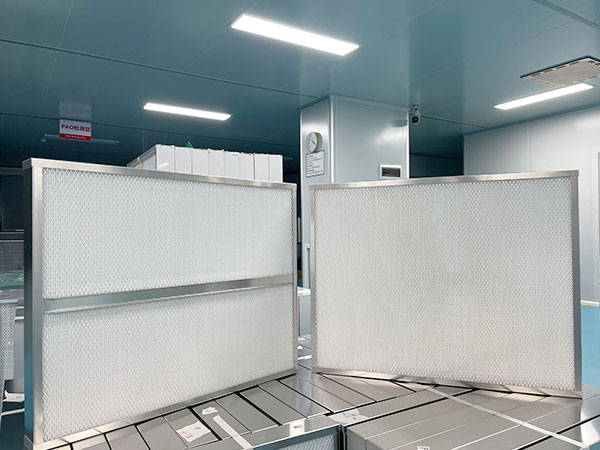

Компания KLC, являясь признанным производителем мини-складчатых HEPA-фильтров, предлагает широкий ассортимент обоих типов. Серия мини-складчатых HEPA-фильтров KLC отличается использованием сверхтонкого стекловолоконного фильтрующего элемента с контролируемым компьютером расстоянием между слоями термоклея, обеспечивая высокую эффективность (до H14) в компактных и легких рамах из анодированного алюминия размером 50 мм, 69 мм и 90 мм. Для глубоких складок в серии сепараторных HEPA-фильтров KLC используются высококачественные гофрированные алюминиевые сепараторы со сложенными краями для предотвращения повреждения фильтрующего элемента, что обеспечивает надежную работу в условиях высокой влажности или высокой температуры.

 Часто задаваемые вопросы: Мини-складчатые и разделительные HEPA-фильтры

Почему мини-складчатые фильтры имеют меньшее падение давления в стандартных установках?

Миниатюрные складчатые фильтры отличаются более высокой плотностью складок, благодаря чему на заданной площади фильтрующего материала размещается больше квадратных метров по сравнению с сепараторными фильтрами. Увеличение площади фильтрующего материала снижает скорость воздушного потока при прохождении через волокна материала, что приводит к меньшему падению начального давления и снижению энергопотребления вентилятора.

Могут ли алюминиевые сепараторы в HEPA-фильтрах повреждать фильтрующий материал?

В низкокачественных сепараторных фильтрах острые края гофрированной алюминиевой фольги могут порезать или поцарапать хрупкий стекловолоконный фильтрующий материал во время транспортировки или при сильной вибрации. Однако профессиональные производители, такие как KLC, используют специальные алюминиевые сепараторы с загнутыми или сложенными краями, чтобы исключить острые края и полностью предотвратить повреждение фильтрующего материала.

Какой тип фильтра лучше подходит для потолочных решеток чистых помещений?

Миниатюрные складчатые фильтры гораздо лучше подходят для потолочных решеток чистых помещений и вентиляционных фильтрующих установок (ВФУ). Их легкая конструкция (как правило, на 50% легче, чем разделительные фильтры той же площади) и небольшая глубина рамы (от 50 до 90 мм) делают установку более безопасной, простой и значительно менее обременительной для несущих конструкций потолка.

Как различается пылеудерживающая способность конструкций с мини-складками и сепараторами?

Фильтры-сепараторы с глубокими складками, как правило, имеют больший общий объем фильтрующего материала на единицу площади, что позволяет им накапливать большую массу тяжелой пыли до достижения предельного падения давления. Миниатюрные складчатые фильтры имеют большую площадь поверхности, но меньший физический объем, что делает их идеальными для подачи чистого воздуха в чистые помещения, где предварительная фильтрация уже удалила более крупные частицы.

Выдержат ли разделители из термоклея в мини-складках высокие температуры?

Нет. Стандартные сепараторы на основе термоплавкого клея изготавливаются из термопластичных смол, которые размягчаются при температурах выше 60°C и полностью плавятся при 80–120°C. Для любых применений, превышающих 80°C, следует избегать мини-складчатых фильтров с сепараторами на основе термоплавкого клея и отдавать предпочтение алюминиевым сепараторным фильтрам с высокотемпературными стекловолоконными или керамическими уплотнениями.

Какова стандартная номинальная скорость потока на поверхности обоих типов фильтров?

Стандартная номинальная скорость воздушного потока для мини-складчатых и сепараторных HEPA-фильтров обычно составляет 0,45 м/с (90 футов в минуту), что является стандартной скоростью, необходимой для поддержания ламинарного воздушного потока в чистых помещениях. Однако сепараторные фильтры способны справляться с более высокими скоростями воздуха (до 1,5 м/с в некоторых конструкциях систем ОВК) с соответствующим увеличением перепада давления.

Как влажность влияет на бумажные разделители в HEPA-фильтрах с глубокими складками?

Влагостойкие бумажные сепараторы выдерживают стандартный уровень влажности до 80% относительной влажности. Однако постоянная высокая влажность или конденсация приведут к тому, что бумажные сепараторы впитают воду, размякнут и потеряют свою гофрированную структуру, что вызовет разрушение фильтрующих складок. Для условий высокой влажности всегда следует выбирать алюминиевые сепараторы.

Почему мини-складчатые фильтры легче, и как это влияет на установку?

Миниатюрные складчатые фильтры заменяют плотные металлические листы, используемые в качестве алюминиевых сепараторов, и имеют компактные тонкостенные рамы из анодированного алюминия. Такая легкая конструкция сокращает время монтажа, минимизирует риск падения фильтров рабочими во время сборки на высоте и значительно снижает затраты на доставку и логистику за рубеж.

Возможно ли провести 100% сканирование на герметичность как мини-складчатых, так и разделительных фильтров?

Да, как мини-складчатые, так и сепараторные фильтры можно и нужно проверять на герметичность с помощью фотометра или дискретного счетчика частиц (тест DOP/PAO). Однако мини-складчатые фильтры немного проще сканировать на автоматических линиях, поскольку их плоская, неглубокая поверхность позволяет сканирующему зонду проходить близко и равномерно по всей поверхности фильтрующего материала.

Как определить, какая глубина (например, 50 мм или 150 мм) подходит для моей вентиляционной установки?

Выбор глубины фильтра зависит от конструкции корпуса вашей вентиляционной установки (ВУ) или воздухораспределительной камеры (ВОК). Если ваш корпус рассчитан на фильтры с глубокими складками (обычно от 150 до 292 мм), для установки мини-фильтра с складками 50 мм потребуются специальные адаптеры. Всегда подбирайте глубину фильтра в соответствии со спецификациями рамы корпуса, чтобы обеспечить герметичность.

 Заключение

Выбор правильной конструкции HEPA-фильтра требует учета ограничений по площади, условий эксплуатации и затрат на электроэнергию в течение всего срока службы. Миниатюрные складчатые фильтры отлично подходят для стандартных модульных чистых помещений и современных установок с пылеулавливающими фильтрами, в то время как разделительные фильтры остаются стандартом для промышленных процессов с высокими температурами и высокой влажностью. Чтобы узнать об идеальной конфигурации фильтрации для вашей системы чистого помещения и ознакомиться с полными техническими характеристиками, посетите сайт KLC International по адресу:https://www.klcintl.com/.
